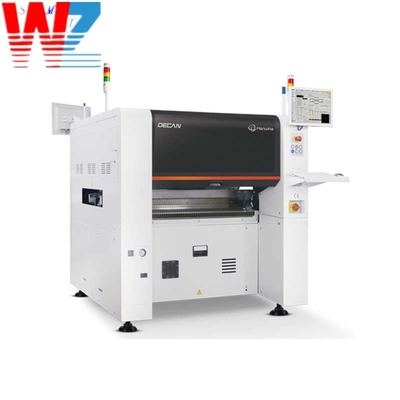

Hanwha Samsung SMT ชิปมอนเตอร์ DECAN S1 S2 จัดและวางเครื่อง
Hanwha Samsung SMT ชิปมอนเตอร์ DECAN S1 S2 จัดและวางเครื่อง
ชื่อแบรนด์
SAMSUNG
รุ่นสินค้า
เอส1 เอส2
ประเทศต้นกำเนิด
เกาหลีใต้
ขั้นต่ำ
1PCS
ราคาต่อหน่วย
โปร่ง
วิธีการจ่ายเงิน
L/C, D/A, D/P, T/T, Western Union, MoneyGram
ความสามารถในการจัดหา
2,000 ชิ้น / ชิ้นต่อสัปดาห์
รายละเอียดสินค้า
เน้น:
Hanwha Samsung SMT เครื่องติดตั้งชิป
,เครื่องติดตั้งชิป DECAN S1 SMT
,เครื่องรับและวาง SMT
Product Name:
เครื่องหยิบและวาง SAMSUNG Hanwha DECAN S1 S2
Brand Name:
samsung hanwha
Model:
ดีแคน S1 S2
Core Components:
ฮันฮวา DECAN S1
Model Number:
ดีแคน S1 S2
PCB Size:
L510xW460mm
The Number Of Spindles:
10 สปินเดิล x 1 โครงสำหรับตั้งสิ่งของ
PCB Thickness (Mm):
0.38 ~ 4.2
High Speed:
92,000 CPH (หัว HS10)
Weight (Kg):
1,600
คําอธิบายสินค้า
รายละเอียดและลักษณะ
SMT Pick And Place Machine SAMSUNG Hanwha DECAN S1 S2 เครื่องรับและวาง
The DECAN S1 and S2 pick and place machines are advanced equipment used in the electronics manufacturing industry for high-speed and accurate placement of surface mount components onto printed circuit boards (PCBs)พวกมันให้บริการฟังก์ชันและคุณสมบัติที่หลากหลาย เพื่อเพิ่มความแม่นยํา ความเร็ว และความยืดหยุ่น
การทํางาน:
1การวางส่วนประกอบ: เครื่องเลือกและวาง DECAN S1 และ S2 มีความเชี่ยวชาญในการวางส่วนประกอบที่ติดอยู่บนพื้นผิวบน PCB อย่างแม่นยําพวกเขาใช้ระบบการมองเห็นที่ทันสมัย และแขนหุ่นยนต์ เพื่อเลือกส่วนประกอบจากเครื่องให้อาหาร และวางมันไว้ในสถานที่ที่กําหนดไว้บน PCB.
2การจัดตั้งความเร็วสูง: เครื่องสามารถทํางานความเร็วสูง, รับประกันการจัดตั้งส่วนประกอบอย่างรวดเร็วและมีประสิทธิภาพ.ทําให้มีเวลาในการตอบสนองที่รวดเร็วและเพิ่มประสิทธิภาพการผลิต.
3ความเหมาะสมของส่วนประกอบ: เครื่องชักและวาง DECAN S1 และ S2 รองรับส่วนประกอบที่ติดตั้งบนพื้นผิวมากมาย, รวมถึงตัวต่อต้าน, เครื่องประกอบ, วงจรบูรณาการ (ICs),แอรรี่เกรดลูกกลม (BGAs), Quad Flat No-Lead (QFN) และไมโครคอนโทรลเลอร์ พวกเขารองรับขนาดและประเภทส่วนประกอบที่แตกต่างกัน ทําให้พวกเขาเหมาะสมกับความต้องการการประกอบ PCB ที่หลากหลาย
4ระบบการมองเห็นและการจัดสรร: เครื่องจักรมีระบบการมองเห็นที่ทันสมัยที่ให้การจัดสรรและการตรวจสอบส่วนประกอบที่แม่นยําระบบเหล่านี้ใช้กล้องและอัลการิทึมในการประมวลภาพ เพื่อระบุตําแหน่งและทิศทางของส่วนประกอบอย่างแม่นยํา, รับประกันการสอดคล้องที่เหมาะสมระหว่างกระบวนการวาง
5ความยืดหยุ่นของเครื่องอาหาร: เครื่อง DECAN S1 และ S2 รองรับเครื่องอาหารหลายประเภท, รวมถึงเครื่องอาหารเทป, เครื่องอาหารไม้, และเครื่องอาหารเตา.มันทําให้การจัดการแบบง่ายและมีประสิทธิภาพของประเภทส่วนประกอบและรูปแบบการบรรจุที่แตกต่างกันการประกันการผลิตที่เรียบร้อยและไม่หยุดยั้ง
6. การบริหารฟีเดอร์ที่ฉลาด: เครื่องจักรมีสมรรถนะในการบริหารฟีเดอร์ที่ฉลาด สามารถตรวจจับและติดตามรายการส่วนประกอบในแต่ละฟีเดอร์ได้โดยอัตโนมัติปรับปรุงการใช้ส่วนประกอบและลดเวลาการตั้งค่าระหว่างการผลิตคุณสมบัตินี้เพิ่มผลผลิตและลดความผิดพลาดในการปฏิบัติงานให้น้อยที่สุด
| รุ่น | DECAN S1 | |
| การจัดอันดับ | กล้องบิน + กล้องแก้ไข | |
| จํานวน spindles | 10 สปินด์ x 1 แกรนทรี | |
| ความเร็วในการวาง | 47,000 CPH (ดีที่สุด) | |
| ความแม่นยําในการวาง | ± 28μm @ Cpk≥ 10 | |
| กล้องบิน | 03015 ~ □16 มม กล้องคงที่ | 42mm ~ □55mm (MFOV) L55mm ~ L75mm เครื่องเชื่อม (MFOV) |
| ขนาดสูงสุด | 10mm (Fly) 15mm (Fix) | |
| ขนาด PCB ขั้นต่ํา (มม.) | 50 ((L) x 40 ((W) | |
| PCB ขนาดสูงสุด (มม) | 510 ((L) x 510 ((W) ตัวเลือก~ สูงสุด 1,500 ((L) x 460 ((W) | |
| ความหนาของ PCB (mm) | 0.38 ~ 42 | |
| ความจุของเครื่องอาหาร (มาตรฐาน 8 มม.) | 60ea / 56ea (ฐานอาหารคงที่ / คาร์ตการดัก) 120ea / 112ea (ฐานอาหารคงที่ / คาร์ตการดัก) - ตัวเลือก | |
| พลัง | 3Phase AC200 / 208 / 220 / 240 / 380 / 415V แม็กซ์ 3.5kVA | |
| การบริโภคลม | 5.0~7.0kgf/cm250Nl/min (ปั๊มสูบล้างความร้อน) | |
| น้ําหนัก (kg) | ประมาณ 1 นาที600 | |
| ขนาดภายนอก (mm) | 1,430 ((L) x 1,740 ((D) x 1,485 ((H) | |
ระดับการใช้งาน:
เครื่องเลือกและวาง DECAN S1 และ S2 เหมาะสําหรับการใช้งานในการประกอบ PCB มากมาย
1. เทคโนโลยีการติดตั้งบนผิว (SMT) การประกอบ: พวกเขาถูกใช้ในการผลิต PCBs กับองค์ประกอบการติดตั้งบนผิว. เครื่องจักรวางองค์ประกอบบนแผ่น PCB อย่างแม่นยํา,การประกันการจัดสรรที่แม่นยําและการเชื่อมต่อ solder ที่น่าเชื่อถือ ระหว่างกระบวนการ soldering ต่อไป.
2การพัฒนาต้นแบบ: เครื่องจักรนี้เหมาะสําหรับการพัฒนาต้นแบบและการผลิตขนาดเล็ก ความยืดหยุ่นและเวลาการตั้งตั้งอย่างรวดเร็วของพวกเขาทําให้การทดลองและการรับรองการออกแบบ PCB อย่างรวดเร็วการอํานวยความสะดวกในการพัฒนาผลิตภัณฑ์.
3การผลิตปริมาณกลางถึงสูง: เครื่อง DECAN S1 และ S2 เหมาะสําหรับสภาพแวดล้อมการผลิตปริมาณกลางถึงสูงความสามารถในการจัดตั้งความเร็วสูงของพวกเขาและการจัดการ feeders ที่มีประสิทธิภาพ ทําให้การประกอบ PCB จํานวนมากอย่างรวดเร็วและน่าเชื่อถือ.
4การผลิตหลายโครงการ: เครื่องจักรสามารถจัดการการผลิตหลายโครงการ, โดยการออกแบบ PCB ที่แตกต่างกันถูกผลิตในช่วงการผลิตเดียวกันพวกเขาสามารถเปลี่ยนระหว่างโครงการได้อย่างรวดเร็ว, ลดเวลาหยุดทํางานให้น้อยที่สุด และอํานวยความสะดวกในการผลิต PCB ที่หลากหลาย
5อุตสาหกรรมรถยนต์ อิเล็กทรอนิกส์ผู้บริโภค และโทรคมนาคม: เครื่องชักและวางเครื่อง DECAN S1 และ S2 ได้พบการใช้งานในอุตสาหกรรมต่างๆ รวมถึงอุตสาหกรรมรถยนต์ อิเล็กทรอนิกส์ผู้บริโภคและโทรคมนาคมพวกเขาตอบโจทย์ความต้องการคุณภาพและความน่าเชื่อถือสูงของภาคเหล่านี้ การันตีการวางส่วนประกอบอย่างแม่นยําและสม่ําเสมอ
เครื่องเลือกและวาง DECAN S1 และ S2 ให้ฟังก์ชันที่ก้าวหน้าสําหรับการวางส่วนประกอบที่รวดเร็วและแม่นยําในการประกอบ PCBพวกมันมีบทบาทสําคัญในกระบวนการผลิตอิเล็กทรอนิกส์การประกันการผลิตที่มีประสิทธิภาพและการทํางานที่น่าเชื่อถือของสินค้าอิเล็กทรอนิกส์
