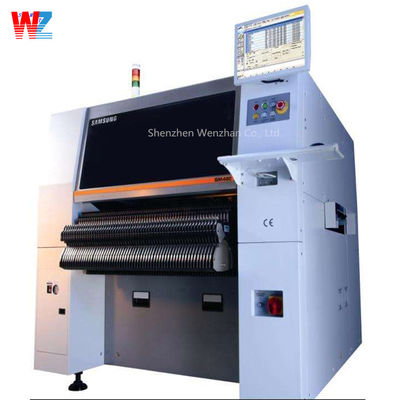

SMT ชิปมอนเตอร์ HANWHA SAMSUNG SM421 เครื่องเก็บและวาง

ขั้นสูง
เมานท์แบบยืดหยุ่นความเร็วสูง
เป็นตัววางส่วนประกอบทั่วไปซึ่งมีการเสริมระบบการมองเห็นโดยใช้แพลตฟอร์มของชิปความเร็วสูง SM471
SM481 มีความเร็วในการวางชิปสูงที่สุดในบรรดาตัววางส่วนประกอบระดับเดียวกัน
ความเร็วการวางชิป 39,000 CPH ซึ่งสูงที่สุดในบรรดาตัววางส่วนประกอบระดับเดียวกัน โดยการใช้หัว
ด้วยโครงสำหรับตั้งสิ่งของหนึ่งอันและแกนหมุนสิบอัน รวมถึงการมองเห็นการบินแบบใหม่ และโดยการเพิ่มการเคลื่อนที่ของการรับและการวางตำแหน่งให้สูงสุด ใน
นอกจากนี้ยังใช้ได้กับชิปขนาด 0402(01005 นิ้ว) และไอซีขนาด 42 มม. มีการปรับปรุงประสิทธิภาพการผลิตจริงและ
คุณภาพตำแหน่งโดยการใช้เครื่องป้อนที่ขับเคลื่อนด้วยไฟฟ้าความเร็วสูงและความแม่นยำสูง นอกจากนี้เนื่องจากมันเป็น
ออกแบบมาให้เข้ากันได้กับเครื่องป้อนลมซีรีส์ SM ซึ่งช่วยเพิ่มความสะดวกสบายในการดำเนินงานของลูกค้าให้สูงสุด

39,000 CPH (เหมาะสมที่สุด)
1 โครงสำหรับตั้งสิ่งของ x 10 แกน/หัว
ชิ้นส่วนที่เกี่ยวข้อง: 0402(01005 นิ้ว)
~ 42มม.(สูง15มม.)
PCB ที่ใช้งานได้ : 460(L) x 400(W)(มาตรฐาน)
สูงสุด 740(ย) x 460(ก)(ออปชั่นเสริม)
ความเร็วสูง ความแม่นยำสูง และระบบไฟฟ้า
เครื่องป้อนแบบขับเคลื่อน
- ฟังก์ชั่นการจัดตำแหน่งตำแหน่งรับอัตโนมัติ
- ใช้งานร่วมกับเครื่องป้อนลม SM
ระบบสุญญากาศใหม่และรถกระบะที่ปรับให้เหมาะสม/
การเคลื่อนที่ของตำแหน่ง
เครื่องป้อนอัจฉริยะ
- การโหลดอัตโนมัติและการประกบอัตโนมัติครั้งแรกของโลก
พลังงานสดใหม่ในธุรกิจของคุณ
ใช้ระบบสุญญากาศใหม่
กรกฎาคม. 2013
เมานท์แบบยืดหยุ่นความเร็วสูงขั้นสูง
การรับรู้ขั้วชิ้นส่วน การรับรู้ BGA และ CSP
ตระหนักถึงความเร็วการจัดตำแหน่งสูงสุดในกลุ่มเดียวกัน
ตัววางชิปคลาสโดยการใช้หัวบินใหม่
กลไกที่มี 10 สปินเดิลและปรับให้เหมาะสม
การรับ / การเคลื่อนที่ของตำแหน่ง
เนื่องจากช่วยให้สามารถจดจำชิ้นส่วนได้โดยไม่ต้องหยุดหลังจากรับชิ้นส่วนแล้ว
ใช้เทคโนโลยีการจดจำภาพ On-the-Fly ดั้งเดิม SM481
โมเดลจะเพิ่มความเร็วในการวางชิ้นส่วนให้สูงสุดโดยการลดเวลาให้เหลือน้อยที่สุด
ย้ายระหว่างตำแหน่งกระบะและตำแหน่งตำแหน่งและโดย
ลดเวลาการรับรู้ลงจนเกือบเป็นศูนย์
ตระหนักถึงซูเปอร์สูง
ความเร็วในการจัดตำแหน่ง 39,000 CPH
ระบบแก้ไขความแม่นยำของตำแหน่ง
ชิป ±50μm (Cpk ≥1.0)
การสอบเทียบความแม่นยำของตำแหน่งที่อัปเกรดใหม่
ระบบจะตรวจสอบและแก้ไขโดยอัตโนมัติ
ออฟเซ็ตจุดปิ๊กอัพ, ออฟเซ็ตส่วนหัว, ออฟเซ็ต C/V ฯลฯ
เพื่อให้วางชิ้นส่วนได้อย่างน่าเชื่อถือ
ความแม่นยำสัมบูรณ์ ±50μm(Cpk 1)
ความเร็วสูงที่ขับเคลื่อนด้วยไฟฟ้า
และเครื่องป้อนความแม่นยำสูง
เครื่องป้อน SM ที่ขับเคลื่อนด้วยไฟฟ้า
• อนุญาตให้ใช้ 0603/2P/4P แบบรวมได้
• มาพร้อมฟังก์ชั่นจัดตำแหน่งอัตโนมัติ
ตำแหน่งกระบะระหว่างตัวป้อนเพื่อปรับปรุง
อัตราการรับพร้อมกัน
• สามารถกำหนดความเร็วในการจ่ายชิ้นส่วนต่างๆ ได้
ปรับปรุงเสถียรภาพของการจัดหาชิ้นส่วน
• ฟังก์ชั่นการรับรู้ระยะการให้อาหารอัตโนมัติ
เข้ากันได้กับเครื่องป้อนลม SM
SM เครื่องป้อนอัจฉริยะ
• เครื่องป้อนเครื่องแรกของโลกที่มีระบบ Auto Splicing
และฟังก์ชั่นโหลดอัตโนมัติ
- เพิ่มความสะดวกสบายในการทำงานสูงสุดและเป็นจริง
ผลผลิตโดยการประกบอัตโนมัติ
ขั้นตอนการเปลี่ยนรอกอะไหล่ตามปกติ
ทำด้วยมือ

ข้อมูลจำเพาะ
รุ่น SM481
การจัดตำแหน่งการมองเห็นการบิน + การมองเห็นบนเวที (ตัวเลือก)
จำนวนสปินเดิล 10 สปินเดิล x 1 โครงสำหรับตั้งสิ่งของ
ความเร็วตำแหน่ง 39,000 CPH (เหมาะสมที่สุด)
ตำแหน่ง
ความแม่นยำ
ชิป/คิวเอฟพี
±50μm@μ+3σ/ชิป, ±30μm@μ+3σ/QFP
(ขึ้นอยู่กับชิปมาตรฐาน)
ส่วนประกอบ
พิสัย
บิน
วิสัยทัศน์
FOV 24
0402(01005 นิ้ว) ~ 16 มม. IC, ตัวเชื่อมต่อ (Lead Pitch 0.4 มม.)
* BGA, CSP (ระยะพิทช์บอล 0.4 มม.)
เวที
วิสัยทัศน์
กระดาน
มิติ
(มม.)
ขั้นต่ำ 50(ย) x 40(ก)
สูงสุด
460(ย) x 400(ก) 510(ย) x 460(ก)(ออปชั่นเสริม)
610(L) x 510(W)(อุปกรณ์เสริม) 740(L) x 460(W)(อุปกรณ์เสริม)
ความหนาของแผ่น PCB 0.38 ~ 4.2
ความจุตัวป้อน 120ea / 112ea (รถเข็นเชื่อมต่อ)
คุณประโยชน์
พลัง
กระแสสลับ 200 / 208 / 220 / 240 / 380 / 415 โวลต์
(50/60Hz, 3เฟส) สูงสุด 4.7kVA
ปริมาณการใช้อากาศ
มวลประมาณ 1,655กก
ขนาดภายนอก(มม.) 1,650(ย) x 1,680(ล) x 1,530(ส)
ปัจจุบันรีล
รีลใหม่
• ลดความล่าช้าในการวางชิ้นส่วนเนื่องจากการเพิ่มประสิทธิภาพ
ของเส้นทางนิวแมติก
• การรับชิ้นส่วนที่มีความเสถียรและลดอากาศให้เหลือน้อยที่สุด
การบริโภคโดยใช้ปั๊มสุญญากาศ

การบังคับใช้เสริมกับชิ้นส่วนและ PCB
ใช้ระบบส่องสว่างแบบใหม่
• ใช้ได้กับชิ้นส่วนตั้งแต่ 0402(01005 นิ้ว) ถึง
42 มม. (H15 มม.) รวมถึงชิ้นส่วน BGA/CSP
• ใช้ได้กับ Max. 740(L) x 460(W) PCB เป็นเวลานาน
บอร์ดที่ใช้กับ LED และจอแสดงผล
• รองรับการจดจำรถกระบะทั้งหมดโดยอัตโนมัติ
ตำแหน่งโดยติดตั้งกล้องไว้วางใจที่
ซ้ายและขวาตามลำดับ
เสริมการบังคับใช้กับชิ้นส่วนที่มีรูปร่างแปลก ๆ รวมถึง
BGA, CSP ฯลฯ โดยใช้การส่องสว่างแบบสามขั้นตอน
ระบบ (ไฟส่องสว่างด้านข้าง, โคแอกเชียล และด้านนอก)
