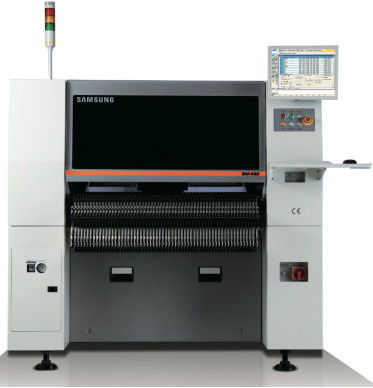

SM เครื่องเลี้ยงอากาศ Samsung Chip Mounter Hanwha Samsung SM421 เครื่องเลือกและวาง

ระดับสูง
เครื่องปรับความยืดหยุ่นความเร็วสูง
ในฐานะของส่วนประกอบทั่วไป Placer ที่ระบบการมองเห็นที่เสริมสร้างขึ้นบนพื้นฐานของ SM471 ชิปความเร็วสูง
และความเร็วการวางชิปของมันคือสูงสุดในหมู่ผู้วางส่วนประกอบในชั้นเดียวกัน SM481
ความเร็วในการวางชิป 39,000 CPH, ที่สูงที่สุดในหมู่เครื่องวางชิ้นส่วนในชั้นเดียวกัน, โดยการใช้หัว
ด้วยกานท์รี่หนึ่งและหมุนสิบ เช่นเดียวกับวิสัยทัศน์บินใหม่และโดยการยกระดับการรับและการวางเคลื่อนไหว
นอกจากนี้, มันสามารถใช้ได้ถึง 0402 ((01005 นิ้ว) ชิปและ 42 มิลลิเมตร
โดยใช้เครื่องให้อาหารที่ใช้ไฟฟ้าเร็วและแม่นยําสูง
ออกแบบมาให้เข้ากันได้กับเครื่องปนูเมติก SM ซีรีย์ เพื่อให้ลูกค้าใช้งานได้สะดวกที่สุด

39,000 CPH ((อุดม)
1 แกรนทรี x 10 สปินด์ล/หัว
ส่วนที่ใช้ได้: 0402 ((01005 นิ้ว)
~ 42mm ((H15mm)
PCB ที่ใช้ได้: 460 ((L) x 400 ((W) ((Standard)
สูงสุด 740 ((L) x 460 ((W) ((Optional)
ความเร็วสูง ความแม่นยําสูง และไฟฟ้า
เครื่องเลี้ยงที่ขับเคลื่อน
- ฟังก์ชันการจัดตั้งตําแหน่งการรับตัวอัตโนมัติ
- รองรับกับเครื่องให้อาหารอากาศ SM
ระบบดูดฝุ่นใหม่และการรับตัวที่ปรับปรุง
การยื่นข้อเสนอ
SMART Feeder
- ออโต้ล็อดและออโต้สเปลชิ่งแรกในโลก
พลังงาน ใหม่ ใน ธุรกิจ
ใช้ระบบสูบสูบใหม่
กรกฎาคม 2013
เครื่องปรับความยืดหยุ่นความเร็วสูง
การยอมรับขั้วภาค BGA และการยอมรับ CSP
ทําความเข้าใจความเร็วการวางที่สูงสุดในหมู่เดียวกัน
เครื่องวางชิปประเภท โดยการใช้หัวบินใหม่
เครื่องกลไกที่มี 10 สปินด์ และดีที่สุด
การเคลื่อนไหวในการรับ/วาง
เนื่องจากมันสามารถจําหน่ายส่วนโดยไม่หยุดหลังจากส่วนรับโดย
ใช้เทคโนโลยีการจําลองภาพ On-the-Fly ของตนเอง SM481
รูปแบบนี้ทําให้ความเร็วในการวางชิ้นส่วนสูงสุด โดยการลดเวลาในการ
ขยับระหว่างตําแหน่งรับและตําแหน่งวาง และโดย
ลดเวลาในการจําได้เหลือศูนย์
รู้สึกถึงความสูงสุด
ความเร็วในการวางของ 39,000 CPH
ระบบแก้ไขความแม่นยําในการวาง
ชิป ± 50μm ((Cpk ≥1.0)
การปรับปรุงความแม่นยําการวางใหม่
ระบบตรวจสอบและแก้ไข
การสับเปลี่ยนจุดรับ, การสับเปลี่ยนหัว, การสับเปลี่ยน C/V ฯลฯ
เพื่อให้สามารถวางชิ้นส่วนได้อย่างน่าเชื่อถือ
ความแม่นยําที่สมบูรณ์แบบ ± 50μm ((Cpk 1)
ความเร็วสูงที่ขับเคลื่อนด้วยไฟฟ้า
และ Feeder ความแม่นยําสูง
เครื่องเลี้ยง SM ที่ใช้ไฟฟ้า
•อนุญาตการใช้งานแบบบูรณาการของ 0603/2P/4P
• อุปกรณ์พร้อมกับฟังก์ชันในการจัดสรรโดยอัตโนมัติ
การปรับปรุงตําแหน่งการรับระหว่างเครื่องให้อาหาร
อัตราการรับตัวพร้อมกัน
• สามารถปรับความเร็วการจําหน่ายชิ้นส่วนต่างๆ
ปรับปรุงความมั่นคงของการจัดหาชิ้นส่วน
• ฟังก์ชันการจําแนกระยะอาหารอัตโนมัติ
รองรับกับเครื่องให้อาหารแบบปนูเมติก SM
เครื่องป้อนอาหาร SM
• เครื่องป้อนอาหารแรกในโลก ที่มีระบบ Auto Splicing
และฟังก์ชัน Auto Loading
- สะดวกสบายในการทํางานและจริง
ผลิตภัณฑ์โดยการอัตโนมัติการผสม
กระบวนการสําหรับการเปลี่ยนสลีนส่วนปกติ
ทําด้วยมือ

รายละเอียด
รุ่น SM481
การจัดสรรภาพบิน + การจัดสรรภาพเวที (ตัวเลือก)
จํานวนสปินเดล 10 สปินเดล x 1 แกรนทรี
ความเร็วในการวาง 39,000 CPH ((อุดม)
การจัดตั้ง
ความถูกต้อง
ชิป/QFP
±50μm@μ+3σ/ชิป, ±30μm@μ+3σ/QFP
(พิจารณาจากชิปมาตรฐาน)
ส่วนประกอบ
ระยะทาง
การบิน
วิสัยทัศน์
FOV 24
0402 ((01005 นิ้ว) ~ 16 มิลลิเมตร IC, Connector ((Lead Pitch 0.4 มิลลิเมตร)
* BGA, CSP ((ลูกบอล Pitch 0.4mm)
สถานที่
วิสัยทัศน์
คณะกรรมการ
ขนาด
(mm)
ขั้นต่ํา 50 ((L) x 40 ((W)
ขนาดสูงสุด
460 ((L) x 400 ((W) 510 ((L) x 460 ((W) ((Option)
610 ((L) x 510 ((W) ((Option) 740 ((L) x 460 ((W) ((Option)
ความหนา PCB 0.38 ~ 4.2
ความจุของเครื่องอาหาร 120ea / 112ea ((Docking Cart)
ประโยชน์
พลัง
AC 200 / 208 / 220 / 240 / 380 / 415 V
(50/60Hz, 3Phase) สูงสุด 4.7kVA
การบริโภคลม
น้ําหนักประมาณ 1,655 กิโลกรัม
ขนาดภายนอก ((mm) 1,650 ((L) x 1,680 ((D) x 1,530 ((H)
รีลปัจจุบัน
รีลใหม่
• ความช้าในการวางชิ้นส่วนอย่างน้อยเนื่องจากการปรับปรุง
ของเส้นทางปนูเมติก
• ทําให้การรับส่วนที่มั่นคงและลดลมให้น้อยที่สุด
การบริโภคด้วยการใช้ปั๊มระบายความว่าง

การใช้งานที่เสริมให้กับชิ้นส่วนและ PCB
ใช้ ระบบ ไฟ ใหม่
• ใช้ได้สําหรับชิ้นส่วนจาก 0402 ((01005 นิ้ว) ถึง
42mm ((H15mm) และส่วน BGA/CSP
• ใช้กับ PCB ขนาดสูงสุด 740 ((L) x 460 ((W)
บอร์ดที่ใช้กับ LED และจอแสดงภาพ
• รองรับการรับรู้อัตโนมัติของตัวรับทั้งหมด
โดยได้รับอุปกรณ์พร้อมกับกล้อง
ซ้ายและขวา ตามลําดับ
ความสามารถในการใช้งานที่เสริมเพิ่มขึ้นกับชิ้นส่วนที่มีรูปร่างไม่เท่ากัน รวมถึง
BGA, CSP ฯลฯ โดยใช้แสงสามระยะ
ระบบ ((ด้าน, โคเอชชียลและแสงภายนอก)
