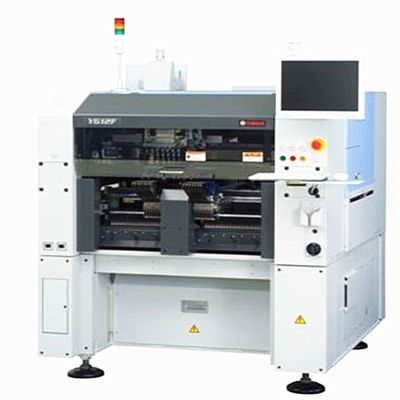

ใช้และใหม่ SMT ยามาฮ่า YG12 หักและวางเครื่อง

1. การป้อนชิ้นส่วน: เครื่องหยิบและวาง YG12 มีตัวป้อนหลายตัวที่บรรจุชิ้นส่วนอิเล็กทรอนิกส์ประเภทต่างๆ เช่น ตัวต้านทาน ตัวเก็บประจุ วงจรรวม และตัวเชื่อมต่อ เครื่องป้อนเหล่านี้จะจัดหาส่วนประกอบให้กับเครื่องจักรสำหรับกระบวนการจัดวาง
2. วิชันซิสเต็ม: เครื่องจักรนี้รวมเอาวิชันซิสเต็มที่ซับซ้อนเพื่อระบุและระบุตำแหน่งส่วนประกอบต่างๆ ได้อย่างแม่นยำ ใช้กล้องและอัลกอริธึมการจดจำภาพเพื่อตรวจจับตำแหน่ง การวางแนว และการจัดตำแหน่งของส่วนประกอบ เพื่อให้มั่นใจถึงตำแหน่งที่แม่นยำบน PCB
3. การหยิบและวาง: เครื่องจักร YG12 ใช้แขนหุ่นยนต์พร้อมหัวฉีดสุญญากาศเพื่อหยิบส่วนประกอบจากเครื่องป้อน แขนขยับอย่างรวดเร็วและแม่นยำเพื่อหยิบส่วนประกอบและวางลงบนตำแหน่งที่กำหนดบน PCB เครื่องจักรรองรับการหยิบและวางส่วนประกอบเดียวและหลายส่วนประกอบ
4. การจัดตำแหน่งและการตรวจสอบ: หลังจากวางส่วนประกอบแล้ว เครื่อง YG12 จะทำการตรวจสอบการจัดตำแหน่งและการตรวจสอบเพื่อให้แน่ใจว่ามีการวางตำแหน่งและการบัดกรีที่เหมาะสม สามารถตรวจสอบการจัดตำแหน่งของส่วนประกอบโดยใช้ระบบวิชันซิสเต็ม และตรวจจับข้อบกพร่องหรือข้อผิดพลาดใดๆ ในระหว่างกระบวนการจัดวาง
5. การตั้งโปรแกรมและการควบคุม: เครื่องจักรได้รับการควบคุมผ่านอินเทอร์เฟซที่ใช้งานง่าย ซึ่งช่วยให้ผู้ปฏิบัติงานสามารถตั้งโปรแกรมลำดับการหยิบและวาง ปรับพารามิเตอร์ตำแหน่ง และตรวจสอบการทำงานแบบเรียลไทม์ การเขียนโปรแกรมสามารถทำได้ด้วยตนเองหรือโดยการนำเข้าข้อมูล CAD (Computer-Aided Design)

1. การตั้งค่า: เตรียมเครื่องโดยการโหลดส่วนประกอบที่เหมาะสมลงในตัวป้อน และตรวจดูให้แน่ใจว่า PCB ได้รับการแก้ไขอย่างแน่นหนาบนโต๊ะทำงานของเครื่อง
2. การเขียนโปรแกรม: ใช้อินเทอร์เฟซของเครื่องเพื่อสร้างหรือนำเข้าโปรแกรมหยิบและวาง กำหนดตำแหน่งส่วนประกอบ การวางแนว และข้อกำหนดตำแหน่งเฉพาะใดๆ
3. การสอบเทียบ: ปรับเทียบเครื่องโดยการจัดตำแหน่งระบบวิชันซิสเต็มและปรับพารามิเตอร์ตำแหน่งเพื่อให้แน่ใจว่าการตรวจจับและการวางส่วนประกอบมีความแม่นยำ
4. การทำงาน: เริ่มต้นกระบวนการหยิบและวาง และเครื่องจะหยิบส่วนประกอบจากตัวป้อนโดยอัตโนมัติ และวางลงบน PCB ตามลำดับที่ตั้งโปรแกรมไว้ ตรวจสอบการดำเนินการเพื่อหาข้อผิดพลาดหรือปัญหาใดๆ
5. การตรวจสอบ: เมื่อการวางตำแหน่งเสร็จสมบูรณ์ ให้ตรวจสอบ PCB เพื่อตรวจสอบการจัดตำแหน่งและความสามารถในการบัดกรีของส่วนประกอบ ดำเนินการแก้ไขหรือปรับเปลี่ยนที่จำเป็นหากจำเป็น
6. การบำรุงรักษา: ทำความสะอาดเครื่องจักรเป็นประจำ ตรวจสอบและเปลี่ยนชิ้นส่วนที่ชำรุดหากจำเป็น และปฏิบัติตามแนวทางการบำรุงรักษาของผู้ผลิตเพื่อให้มั่นใจถึงประสิทธิภาพสูงสุดและอายุการใช้งานที่ยาวนาน

เครื่องหยิบและวาง YG12 ช่วยเพิ่มความคล่องตัวให้กับกระบวนการประกอบ ลดการใช้แรงงานคน และปรับปรุงประสิทธิภาพการผลิตในการผลิตทางอิเล็กทรอนิกส์ คุณสมบัติขั้นสูงและอินเทอร์เฟซที่ใช้งานง่ายทำให้เป็นเครื่องมือที่มีค่าในการประกอบ PCB ที่แม่นยำและเชื่อถือได้

คุณสมบัติ :

1. ใช้โครงสำหรับตั้งสิ่งของสองตัวที่มี 10 สปินเดิลต่อหัว รวมถึงการมองเห็นการบินแบบใหม่
2. ความเร็วสูงสุดในบรรดาตัววางส่วนประกอบระดับเดียวกัน ระบบแก้ไขความแม่นยำของตำแหน่ง (ออฟเซ็ตส่วนหัว ออฟเซ็ต C/V ฯลฯ)
3. ใช้ได้กับไอซี 0402-14 มม.(H=12 มม.)
4. เสริมความสามารถในการนำไปใช้กับชิ้นส่วนที่มีรูปร่างแปลก ๆ โดยการใช้ระบบไฟแบบ ß-stage
5. ระบบเลนคู่: เวลาโหลด PCB ที่ "ศูนย์" เพิ่มประสิทธิผลสูงสุดโดยการลดเวลาการถ่ายโอน PCB โดยการใช้สายพานลำเลียงทางเข้าแบบเข้าก่อนออกก่อน
6. ได้ปรับปรุงประสิทธิภาพการผลิตจริงและคุณภาพการจัดวางโดยการใช้เครื่องป้อนที่ขับเคลื่อนด้วยไฟฟ้าความเร็วสูงและความแม่นยำสูง
7. ได้รับการออกแบบมาให้เข้ากันได้กับเครื่องป้อนลมซีรีส์ SM
8. มันเพิ่มความสะดวกสบายในการดำเนินงานของลูกค้าให้สูงสุด
9. พารามิเตอร์: สามารถรองรับเครื่องป้อนขนาด 8 มม. ขนาด 120 ชิ้น (รถเข็นเชื่อมต่อ)
