| ขั้นต่ำ: | 1PCS |
| ราคา: | 21116$~28169$ |
| การบรรจุแบบมาตรฐาน: | 1.กรณีไม้และแพคเกจสูญญากาศ 2.ตามความต้องการของคุณ |
| ระยะเวลาการจัดส่ง: | 5-8 วัน |
| วิธีการจ่ายเงิน: | T / T, Western Union, Paypal, บัตรเครดิต |
| ความสามารถในการจัดหา: | 3000 |
เครื่องสกัดและวางเครื่อง SMT โดยทั่วไปคืออุปกรณ์ที่สําคัญและแพงที่สุดใน SMT มันเป็นอุปกรณ์สําหรับการติดตั้งส่วนประกอบอิเล็กทรอนิกส์ มันเป็นอุปกรณ์เทคโนโลยีสูงทั้งหมดประกอบด้วย rackการส่ง PCB และการจัดตั้งหลอดสอด, ระบบขับเคลื่อน ระบบตําแหน่งและการจัดท่า ระบบอาหาร ระบบการจําแนกทางออปติก เซ็นเซอร์และระบบควบคุมคอมพิวเตอร์
การใช้สินค้า

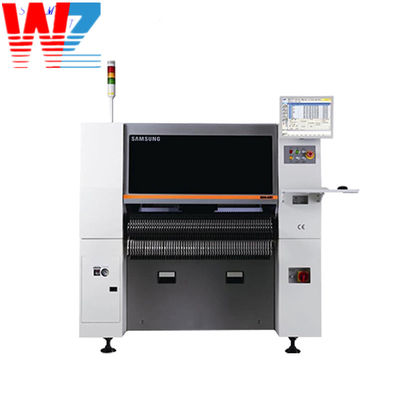

ชื่อ:Samsung SM320 SM321 SM421 SM431
แบรนด์: SAMSUNG
รุ่น:SAMSUNG SM320 SM321 SM421 SM431
ข้อมูลเฉพาะเจาะจง:SMT PICK AND PLACE MACHINE
สภาพ:เดิม
คุณภาพ: คุณภาพสูงสุด
สต๊อก:ใหญ่
การชําระเงิน:T/T ก่อนการจัดส่ง
ส่ง: ส่งตามเวลา
การรับประกัน: 1 ปี
ส่ง: FEDEX, UPS, DHL ตามความต้องการ
แพ็คเกจ: กระเป๋าไม้
เครื่อง samsung sm431
ขนาด PCB 460 x 460 (1PCB)
ความเร็ว 21,000CPH
ส่วนประกอบ: 0402mm ชิปถึง 12mm
84 ชิ้น เครื่องเลี้ยง 8 มิลลิเมตร
ปริมาตร Samsung SM431
1) ความเร็ว 55,000CPH (สภาพที่ดีที่สุด)
2) ระบบการขับเคลื่อน servo แบบ Y axis แบบสองแขน
3) อาวุธทั้งหมด 16 หัวการวาง
ระบบการจําแนกภาพการบินความเร็วสูง
- ส่วนประกอบที่ปรับตัว: 0402 มิลลิเมตร ชิป
- ความแม่นยําการติดตั้ง: ± 50μm @ 3σ
4) สําหรับระบบอาหาร SM ใหม่
- สําหรับเครื่องให้อาหารแบบไม่หยุด
- สําหรับเครื่องเลี้ยงรถไฟ
-LED แสดงสถานะของเครื่องให้อาหาร
5) ระบบขนส่งคู่
- รูปแบบการถ่ายทอดสองแบบ: 330 x 250 (2 PCB)
- รูปแบบการโอนครั้งเดียว: 460 x 460 (1PCB)
6) สามารถใส่ 84 8mm อาหาร
7) จอ LCD พร้อมการทํางานด้านหน้าและด้านหลัง
8) อุปกรณ์เปลี่ยนปากอัตโนมัติ
9) ระบบปฏิบัติการ Windows XP
10) การปกปิดความปลอดภัย
11) ชุด
| รุ่น | SAMSUNGSM320 |
| โหมดการจําแนกองค์ประกอบ | วิสัยทัศน์บิน + วิสัยทัศน์เวที |
| ส่วนประกอบ | CHIP 1608 18500 CPH (IPC9850) |
| SOP 15000 CPH (IPC9850) | |
| QFP 5500 CPH (IPC9850) | |
| ระบบมองกล้องคงที่ | 1.4 SEC/QFP208 ((TRAY SUPPLY STANDARD) |
| ความแม่นยําในการติดตั้ง | CHIP/QFP ± 50 18500cph/h |
| วิสัยทัศน์บิน |
1005 ~22mmIC (ตัวเลือก:0603~12mmIC/0402~7mmIC) |
| การมองเห็นในเวทีแบบมาตรฐาน (FOV 35) | 32mmIC ((ปิช 0.4mmQFP/0.75mmBGA/~55mm ((MFOV)) |
| การมองเห็นในเวทีแบบมาตรฐาน ((FOV 45) | 42mmIC ((Pitch 0.5mmQFP/1.0mmBGA/~55mm ((MFOV)) |
| การมองเห็นในเวทีแบบมาตรฐาน (FOV 20) | 17mmIC ((ปิช 0.3mmQFP/0.5mmBGA) ขั้นต่ําการวางหมู (QFP) |
| FOV10 | 0.3mm ((QFP) /0.65mm ((BGA) ขั้นต่ําการยิงบอล (BGA) |
| FOV15 | 0.5mm ((QFP) /0.75mm ((BGA) |
| FOV25 | 0.5mm ((QFP) /0.75mm ((BGA) |
| ขนาดสูงสุด | H12mm ((กล้องบินมาตรฐาน) |
| H15mm ((กล้องบินมาตรฐาน) | |
| PCBขนาด | ขนาดขั้นต่ํา50 ((L)*40 ((W) |
|
ขนาดสูงสุด:460 (((L)*400 ((W) ตัวเลือก:510*460,640*510 |
|
| PCBความหนา | 0.38 มิลลิเมตร-4.2 มิลลิเมตร |
| ปริมาณเครื่องอาหาร | 120e/112ea ((รถ docking) |
| พลังงานไฟฟ้า | AC220/220/240V ((50/60HZ,3 PHASE) ((ตัวเลือก:340/380/415V) |
| เครื่องบดอากาศ | 260 NI/MIN |
| น้ําหนัก | 1800 กิโลกรัม |
| ขนาด | 1650 L*1680 D*1530 H |
SM320 ที่ได้รับความนิยม เครื่องยืดหยุ่นมาก ใช้งานง่าย และมีความน่าเชื่อถือสูง มองเห็นเต็มที่
แต่ละชิ้นมีแสงสว่างส่วนตัว ทําให้ส่วนประกอบที่แตกต่างกันทั้งหมด 6 ชิ้นสามารถถูกจัดให้ตรงกันได้ทันที
กล้องที่อนุญาตให้วางส่วนประกอบลงไป 0.4 มิลลิเมตร
| ชื่อรุ่น | ซัมซุง SM421 | |
| การจัดอันดับ |
มุมมองในอากาศ + มุมมองบนเวที (ถ้ามีการติดตั้งรถขนส่งขนาดใหญ่ สามารถติดตั้งเพียง 1 ระยะมองเห็นได้) |
|
| จํานวน spindles | 6 สปินด์ล × 1 แกรนทรี | |
| อัตราการจัดจ้าง | มุมมองที่บิน |
ชิป 1608 21,000 CPH (IPC9850) SOP 15,000 CPH (IPC9850) QFP 5,500 CPH (IPC9850) |
| ความแม่นยําในการวาง | ชิป/QFP |
ความแม่นยํา: ±50@±3σ/ชิป (พิจารณาจากชิปมาตรฐาน) |
| ส่วนประกอบ | มุมมองที่บิน | 0603 ~ 22mm IC |
| การมองเห็นระยะสั้นแบบมาตรฐาน (FOV35) |
~ 32 มม IC (Lead Pitch 0.3 มม) ~55mm (MFOV) |
|
| การมองเห็นในระยะทาง (FOV45) |
~ 42mm IC (Lead Pitch 0.4mm) ~55mm (MFOV) |
|
| ขนาดสูงสุด |
H = 12mm (มาตรฐานกล้องบิน) H = 12 มิลลิเมตร (มาตรฐานกล้องฉาก) |
|
| ขนาดของบอร์ด | ขั้นต่ํา | 50 ((L) * 40 ((W) |
| สายเดียว (สูงสุด) |
400mm ((L) * 400mm ((W) 510mm ((L) * 460mm ((W) (เลือก) 610mm ((L) * 510mm ((W) (เลือก) |
|
| สายสองเลน (สูงสุด) | - | |
| ความหนาของ PCB | 0.38 ~ 4.2 มิลลิเมตร | |
| ความจุของเครื่องอาหาร | 120ea/112ea (Docking Cart) | |
| ประโยชน์ | พลัง | AC200 / 208 / 220 / 240 / 380 / 415V (50/60Hz, 3Phase) |
| สูงสุด 4.7kVA | ||
| การบริโภคลม | 0.5 ~ 0.7MPa (5.1 ~ 7.1kgf/cm2) | |
| 260N/นาที | ||
| น้ําหนัก (kg) | ประมาณ 1 นาที680 | |
| ขนาดภายนอก (mm) | 1,650 ((L) x 1,690 ((D) x 1,535 ((H) | |
smt เครื่องเก็บและวาง 6 หัว smt421
1. รับ-ย้าย-ตําแหน่ง-การวางและฟังก์ชันอื่น ๆ
2. อย่างรวดเร็วและแม่นยํา
3สามารถใช้แผ่น PCB ขนาดต่าง ๆ ได้
4. ปรับปรุงประสิทธิภาพการผลิตและลดต้นทุนการผลิต
ผลิตภัณฑ์อื่น ๆ
บริษัทของเราจําหน่ายเครื่องจักร SMT ทุกชนิดและสินค้าที่เกี่ยวข้อง:
1อุปกรณ์และอุปกรณ์เสริม SMT, ช่องฉีด, อาหาร, ส่วนอาหาร, เครื่องกรอง, คู่นํา, เทป, มอร์เตอร์, เข็มขัด, กระบอก, smt grease/lubricant, sensor เป็นต้น
2. ช่องน้ําและเครื่องให้อาหารและอะไหล่สําหรับฟูจิ สําหรับจูกิ สําหรับยามาฮ่า สําหรับซัมซุง สําหรับซีเมนส์ สําหรับปานาซอนิก สําหรับโซนี่... เป็นต้น
