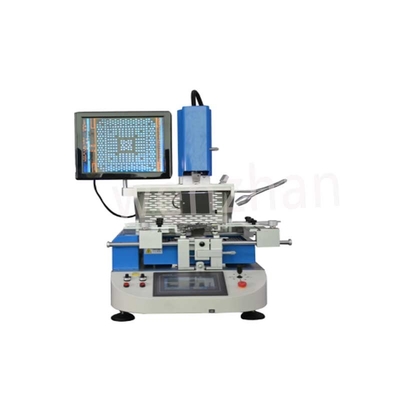

สถานีรีวิว SMD อุปกรณ์ปั่น BGA สถานีรีวิว

สถานีซ่อม BGA เป็นอุปกรณ์พิเศษที่ใช้ในอุตสาหกรรมการผลิตอิเล็กทรอนิกส์สำหรับการซ่อมแซมส่วนประกอบ Ball Grid Array (BGA) ช่วยให้สามารถถอดและเปลี่ยนส่วนประกอบ BGA บนแผงวงจรพิมพ์ (PCB) ทำให้สามารถทำการซ่อมแซมและแก้ไขได้

สถานีซ่อม BGA ประกอบด้วยส่วนประกอบสำคัญหลายอย่าง รวมถึงฮีตเตอร์ ระบบควบคุมอุณหภูมิ กล้องจุลทรรศน์ และระบบสุญญากาศ ฮีตเตอร์ใช้สำหรับให้ความร้อนแก่ส่วนประกอบ BGA และ PCB ทำให้บัดกรีละลายและถอดส่วนประกอบออกได้ง่าย ระบบควบคุมอุณหภูมิช่วยให้มั่นใจได้ว่าอุณหภูมิถูกควบคุมอย่างถูกต้องและแม่นยำ ลดความเสี่ยงของการทำลายส่วนประกอบหรือ PCB เนื่องจากการใช้ความร้อนมากเกินไป กล้องจุลทรรศน์ใช้เพื่อตรวจสอบและจัดตำแหน่งส่วนประกอบ BGA ในระหว่างกระบวนการซ่อมแซม ระบบสุญญากาศใช้เพื่อยึดส่วนประกอบ BGA ไว้ในตำแหน่งระหว่างกระบวนการรีโฟลว์และเพื่อให้แน่ใจว่ามีการเชื่อมต่อที่เหมาะสมระหว่างส่วนประกอบและ PCB

หลักการพื้นฐานเบื้องหลังสถานีซ่อม BGA คือกระบวนการบัดกรีแบบรีโฟลว์ ส่วนประกอบ BGA ติดอยู่กับ PCB โดยใช้ลูกบัดกรีใต้ส่วนประกอบ ในระหว่างการซ่อมแซม สถานีซ่อม BGA จะให้ความร้อนแก่ส่วนประกอบและ PCB ในอุณหภูมิเฉพาะที่ทำให้บัดกรีละลาย ทำให้สามารถถอดส่วนประกอบออกได้ง่าย หลังจากถอดส่วนประกอบออกแล้ว แผ่นบัดกรีบน PCB จะถูกทำความสะอาดและเตรียมพร้อมสำหรับส่วนประกอบทดแทน

สถานีซ่อม BGA ส่วนประกอบทดแทนจะถูกจัดตำแหน่งด้วยแผ่นบัดกรีบน PCB โดยใช้กล้องจุลทรรศน์ ทำให้มั่นใจได้ถึงตำแหน่งที่ถูกต้อง เมื่อจัดตำแหน่งแล้ว ส่วนประกอบจะถูกวางบน PCB และให้ความร้อนอีกครั้ง การบัดกรีจะรีโฟลว์ สร้างการเชื่อมต่อที่แข็งแรงและเชื่อถือได้ระหว่างส่วนประกอบและ PCB ระบบสุญญากาศช่วยในการยึดส่วนประกอบให้อยู่กับที่ในระหว่างกระบวนการรีโฟลว์ ทำให้มั่นใจได้ถึงการจัดตำแหน่งที่เหมาะสมและป้องกันไม่ให้ส่วนประกอบเคลื่อนที่

ในระหว่างกระบวนการทั้งหมด สิ่งสำคัญคือต้องรักษาอุณหภูมิที่ถูกต้องและควบคุมเพื่อป้องกันความเสียหายต่อส่วนประกอบหรือ PCB ความร้อนที่มากเกินไปอาจทำให้เกิดความเครียดจากความร้อน ซึ่งนำไปสู่ความล้มเหลวของส่วนประกอบหรือ PCB ระบบควบคุมอุณหภูมิของสถานีซ่อม BGA ช่วยให้มั่นใจได้ว่าอุณหภูมิได้รับการควบคุมอย่างระมัดระวังตลอดกระบวนการซ่อมแซม ลดความเสี่ยงของความเสียหาย

โดยสรุป สถานีซ่อม BGA เป็นอุปกรณ์พิเศษที่ใช้สำหรับการถอดและเปลี่ยนส่วนประกอบ BGA บน PCB ใช้กระบวนการบัดกรีแบบรีโฟลว์และรวมส่วนประกอบต่างๆ เช่น ฮีตเตอร์ ระบบควบคุมอุณหภูมิ กล้องจุลทรรศน์ และระบบสุญญากาศ สถานีช่วยให้สามารถซ่อมแซมส่วนประกอบ BGA ได้อย่างมีประสิทธิภาพและแม่นยำ ทำให้สามารถซ่อมแซม อัปเกรด หรือแก้ไขได้ในอุตสาหกรรมการผลิตอิเล็กทรอนิกส์

• ระบบปฏิบัติการอัตโนมัติและด้วยตนเอง
• ระบบจัดตำแหน่งออปติคัลกล้อง CCD 5 ล้านตัว ความแม่นยำในการติดตั้ง: ±0.01 มม.
• การควบคุมหน้าจอสัมผัส MCGS
• ตำแหน่งเลเซอร์
• อัตราความสำเร็จในการซ่อมแซม 99.99%

• สามารถตั้งค่าอุณหภูมิ 8 ส่วนได้ในเวลาเดียวกัน สามารถบันทึกเส้นโค้งอุณหภูมิได้หลายพันกลุ่ม
• ฮีตเตอร์ IR พื้นที่ขนาดใหญ่ให้ความร้อนล่วงหน้าสำหรับด้านล่างของ PCB เพื่อหลีกเลี่ยงการเสียรูปของ PCB ในระหว่างการทำงาน
• ใช้การควบคุมแบบวงปิดของเทอร์โมคัปเปิลชนิด K ความแม่นยำสูงและระบบตั้งค่าพารามิเตอร์ PID ด้วยตนเอง ความแม่นยำในการควบคุมอุณหภูมิ ±1℃
• มีท่อลม BGA โลหะผสมไทเทเนียมหลายชนิดที่สามารถหมุนได้ 360 องศาเพื่อการติดตั้งที่ง่ายดาย

• การออกแบบช่องระบายอากาศช่วยให้มั่นใจได้ถึงการให้ความร้อนแบบโฟกัส มีประสิทธิภาพในการเพิ่มอัตราความสำเร็จ
• การไหลเวียนของอากาศด้านบนสามารถปรับได้ เหมาะสำหรับชิปใดๆ
• หัวฉีดติดตั้งขนาดต่างๆ สำหรับชิปต่างๆ
