รายละเอียดสินค้า
เน้น:
เครื่องรับและวางตั้งโต๊ะ
,สายการประกอบอัตโนมัติ
Product Name:
เครื่องรับและวางตั้งโต๊ะ
Model No:
WZ-3245TTS
Mounting Number:
2 ชิ้น
Mounting Precision:
0.025 มม.
PCB Minimal Size:
10x10mm
X/ Axis Moving Range:
430x530 มม.
Components Wheel Type:
8 มม., 12 มม., 16 มม., 24 มม., 32 มม.
PCB Maximum Size:
320x450 มม.
Front LC Location:
10 ชิ้น
Weight:
85กก
คําอธิบายสินค้า
รายละเอียดและลักษณะ

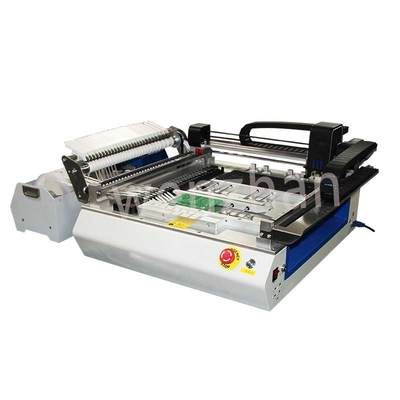

เครื่องรับและวางเดสก์ท็อปสายการประกอบอัตโนมัติ
เครื่องหยิบและวางแบบตั้งโต๊ะเป็นโซลูชันขนาดกะทัดรัดและอเนกประสงค์สำหรับการประกอบและสร้างต้นแบบอุปกรณ์อิเล็กทรอนิกส์ขนาดเล็ก ออกแบบมาเพื่อตอบสนองความต้องการของมือสมัครเล่น ธุรกิจขนาดเล็ก และผู้ชื่นชอบอุปกรณ์อิเล็กทรอนิกส์ เครื่องจักรนี้นำเสนอวิธีที่ใช้งานง่ายและเข้าถึงได้เพื่อจัดวางส่วนประกอบที่ยึดบนพื้นผิวบนแผงวงจรพิมพ์ (PCB) โดยอัตโนมัติ
คุณสมบัติที่สำคัญ:
- การออกแบบที่กะทัดรัด: เครื่องหยิบและวางแบบตั้งโต๊ะได้รับการออกแบบเพื่อให้พอดีกับโต๊ะทำงานหรือเดสก์ท็อปมาตรฐาน ทำให้เป็นตัวเลือกที่เหมาะสำหรับสภาพแวดล้อมขนาดเล็กและมีพื้นที่จำกัด
- ความแม่นยำในการวางตำแหน่งสูง: แม้จะมีขนาดกะทัดรัด แต่เครื่องจักรก็สามารถวางส่วนประกอบต่างๆ ได้อย่างแม่นยำเป็นพิเศษ ซึ่งโดยทั่วไปจะมีความแม่นยำ ±0.1 มม. หรือดีกว่า ช่วยให้มั่นใจในการประกอบที่เชื่อถือได้และสม่ำเสมอ
- ความเข้ากันได้ของส่วนประกอบ: เครื่องจักรรองรับส่วนประกอบได้หลากหลายประเภท รวมถึงตัวต้านทาน ตัวเก็บประจุ ไอซี และอุปกรณ์ยึดบนพื้นผิวอื่นๆ ทำให้สามารถประกอบโครงการได้หลากหลาย
- เครื่องป้อนหลายตัว: เครื่องหยิบและวางแบบตั้งโต๊ะมาพร้อมกับตัวป้อนส่วนประกอบหลายตัว ช่วยให้สามารถโหลดส่วนประกอบประเภทต่างๆ ได้พร้อมกัน ปรับปรุงประสิทธิภาพขั้นตอนการทำงาน
- อินเทอร์เฟซที่ใช้งานง่าย: แผงควบคุมที่ใช้งานง่ายของเครื่องและซอฟต์แวร์ที่มาพร้อมกันทำให้ผู้ใช้สามารถตั้งค่า ตั้งโปรแกรม และใช้งานระบบได้อย่างง่ายดาย แม้แต่ผู้ที่มีประสบการณ์ในการผลิตอุปกรณ์อิเล็กทรอนิกส์อย่างจำกัดก็ตาม
- การจัดวางอัตโนมัติ: กลไกการหยิบและวางของเครื่องทำให้งานที่น่าเบื่อในการวางส่วนประกอบด้วยตนเองเป็นไปโดยอัตโนมัติ ลดความเสี่ยงของข้อผิดพลาดของมนุษย์ และปรับปรุงประสิทธิภาพการผลิตโดยรวม
- ราคาไม่แพงและเข้าถึงได้: เมื่อเปรียบเทียบกับเครื่องหยิบและวางระดับอุตสาหกรรมที่มีขนาดใหญ่กว่า เครื่องหยิบและวางเดสก์ท็อปได้รับการออกแบบให้มีราคาไม่แพงกว่าและเข้าถึงได้สำหรับผู้ใช้ในวงกว้าง ทำให้เป็นโซลูชั่นที่คุ้มค่าสำหรับการประกอบอุปกรณ์อิเล็กทรอนิกส์ขนาดเล็ก
คำแนะนำการใช้งาน:
- ตั้งค่าเครื่องจักร: แกะเครื่องหยิบและวางเดสก์ท็อปออกจากบรรจุภัณฑ์อย่างระมัดระวัง และยึดไว้กับโต๊ะทำงานหรือเดสก์ท็อปที่มั่นคง ตรวจสอบให้แน่ใจว่าส่วนประกอบที่จำเป็นทั้งหมด เช่น ชุดควบคุมและแหล่งจ่ายไฟ มีการเชื่อมต่ออย่างถูกต้อง
- โหลดตัวป้อนส่วนประกอบ: ใส่ชิ้นส่วนที่เหมาะสมลงในตัวป้อนส่วนประกอบของเครื่องอย่างระมัดระวัง เพื่อให้แน่ใจว่าส่วนประกอบต่างๆ ได้รับการวางตำแหน่งอย่างเหมาะสมและแน่นหนา
- เตรียม PCB: วางแผงวงจรพิมพ์ลงบนพื้นผิวการทำงานของเครื่อง โดยจัดแนวให้ตรงกับพื้นที่ในการวาง
- กำหนดค่าโปรแกรมการจัดวาง: ใช้แผงควบคุมของเครื่องหรือซอฟต์แวร์ที่มาพร้อมกับเครื่องเพื่อป้อนโปรแกรมการจัดวางเฉพาะ ปรับพารามิเตอร์ และปรับเทียบเครื่องสำหรับข้อกำหนดโครงการที่ต้องการ
- เริ่มกระบวนการจัดวาง: เริ่มต้นกระบวนการจัดวางโดยการกดปุ่มควบคุมที่เหมาะสมบนเครื่อง เครื่องหยิบและวางเดสก์ท็อปจะหยิบส่วนประกอบจากตัวป้อนโดยอัตโนมัติและวางไว้บน PCB ด้วยความแม่นยำสูง
- ติดตามกระบวนการ: สังเกตการทำงานของเครื่องจักรอย่างใกล้ชิด ตรวจสอบข้อผิดพลาดหรือปัญหาที่อาจเกิดขึ้นระหว่างกระบวนการจัดวาง ปรับการตั้งค่าหรือแก้ไขปัญหาตามความจำเป็นเพื่อรักษาประสิทธิภาพสูงสุด
- ยกเลิกการโหลด PCB ที่ประกอบแล้ว: เมื่อกระบวนการจัดวางเสร็จสมบูรณ์ ให้ถอด PCB ที่ประกอบแล้วออกจากเครื่องอย่างระมัดระวัง เพื่อให้แน่ใจว่าส่วนประกอบต่างๆ อยู่ในตำแหน่งที่ปลอดภัย
- บำรุงรักษาเครื่องจักร: ทำความสะอาด ตรวจสอบ และดำเนินการบำรุงรักษาที่จำเป็นบนเครื่องหยิบและวางแบบตั้งโต๊ะ เพื่อให้มั่นใจว่าเครื่องจะทำงานอย่างต่อเนื่องและเชื่อถือได้และมีอายุการใช้งานยาวนาน
ด้วยการใช้ประโยชน์จากความสามารถของเครื่องหยิบและวางเดสก์ท็อป ผู้ที่ชื่นชอบงานอดิเรก ธุรกิจขนาดเล็ก และผู้ที่ชื่นชอบอุปกรณ์อิเล็กทรอนิกส์สามารถปรับปรุงขั้นตอนการประกอบอุปกรณ์อิเล็กทรอนิกส์ ปรับปรุงคุณภาพ และสำรวจโครงการที่ซับซ้อนมากขึ้นได้อย่างง่ายดายและมีประสิทธิภาพมากขึ้น
| แบบอย่าง | WZ-3245TTS |
| หมายเลขการติดตั้ง | 2 ชิ้น |
| ความแม่นยำในการติดตั้ง | 0.025มม |
| มุมการติดตั้ง | 0~360° |
| ความเร็วในการติดตั้ง | 5500 ชิ้น / ชั่วโมง |
| ประเภทหัวดูด | หัวฉีดซีรีย์ Juki |
| องค์ประกอบที่ใช้งานได้ | RC (0402,0603,0805,1206 ฯลฯ ) |
| ลูกปัดโคมไฟ LED (0603,0805,3014,5050 ฯลฯ) | |
| ชิป (SOT, SOP, QFN, BGA ฯลฯ ) | |
| ความสูงเอสเอ็มดี | ≤5.5มม. (ปรับแต่ง ≤11มม.) |
| ขนาด PCB ขั้นต่ำ | 10x10มม |
| ขนาดสูงสุดของ PCB | 320x450มม |
| ความหนาของพีซีบี | ≤2มม |
| ส่วนประกอบประเภทล้อ | 8 มม., 12 มม., 16 มม., 24 มม., 32 มม |
| ตำแหน่ง lC ด้านหน้า | 10 ชิ้น |
| ถาด lC ด้านหลัง | 1 ชิ้น |
| เครื่องป้อนแบบสั่นสะเทือน | เครื่องป้อนแบบกำหนดเอง WZ (อุปกรณ์เสริม) |
| ระยะการเคลื่อนที่ของแกน X/Y | 430x530มม |
| ระยะการเคลื่อนที่ของแกน Z | 10มม |
| มุมการหมุนแกน Z | 0~360° |
| กล้องมองภาพ | กล้อง CCD ความละเอียดสูง |
| ตัวเลขของการมองเห็น | ชิ้นส่วน Camerax3,PCB Camerax1 |
| ความสามารถในการรับรู้ | MAX.22x22มม |
| ระบบพีซี | ไมโครซอฟต์ WIN7 |
| ซอฟต์แวร์ปฏิบัติการ | การวิจัยและพัฒนา |
| รูปแบบไฟล์ที่เข้ากันได้ | CSV .TST . รูปแบบ |
| วิธีการโปรแกรม | รองรับช่องทางออนไลน์และออฟไลน์ |
| ความกดอากาศ | 0.4Mpa |
| ระดับความว่างเปล่า | -66kpa |
| พลัง | 230W |
| พาวเวอร์ซัพพลาย | AC220V+10% 50เฮิร์ต |
| ขนาดโครงร่างเครื่องยนต์หลัก | L990xW730xH375mm |
| 1#ขนาดเค้าร่างของตัวป้อนวัสดุ | L235xW700xH245มม |
| 2#ขนาดเค้าร่างของตัวป้อนวัสดุ | L235xW485xH245มม |
| น้ำหนัก | 86กก |
