เครื่อง SMT HANWHA SAMSUNG SM421 เครื่องเลือกและวาง
เครื่องประกอบ PCB smt
,เครื่องหยิบและวาง Samsung SM421
,HANWHA SM421 เครื่องเก็บและวาง

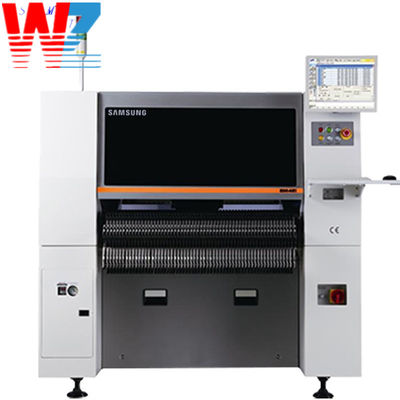

เครื่อง SMT Assembly HANWHA SAMSUNG SM421 Pick And Place Machine
เครื่อง SM421 Pick and Place Machine เป็นเครื่องจักรความเร็วสูงและมีความแม่นยำสูงที่ใช้ในการผลิตอุปกรณ์อิเล็กทรอนิกส์เพื่อวางส่วนประกอบแบบติดตั้งบนพื้นผิวบนแผงวงจรพิมพ์ (PCB) ผลิตโดย Samsung ซึ่งเป็นผู้ผลิตชั้นนำในอุตสาหกรรมอิเล็กทรอนิกส์
SM421 มาพร้อมกับระบบวิสัยทัศน์ที่สามารถจดจำและจัดตำแหน่งส่วนประกอบบน PCB ได้อย่างถูกต้อง มีแขน Gantry คู่ที่สามารถหยิบและวางส่วนประกอบหลายรายการพร้อมกัน ส่งผลให้มีอัตราการวางสูงและเพิ่มผลผลิต
เครื่องนี้สามารถติดตั้งส่วนประกอบได้หลากหลายประเภท รวมถึงตัวต้านทาน ตัวเก็บประจุ วงจรรวม (IC) อาร์เรย์กริดบอล (BGA) และทรานซิสเตอร์แบบโครงร่างขนาดเล็ก (SOT) มีช่วงส่วนประกอบตั้งแต่ 0201 (0.2 มม. x 0.1 มม.) ถึง 32 มม. x 32 มม. ทำให้เหมาะสำหรับความต้องการในการประกอบ PCB ที่หลากหลาย
เครื่อง SM421 มีความเร็วในการวางสูงสุด 42,000 ส่วนประกอบต่อชั่วโมง (CPH) และมีความแม่นยำ ±0.03 มม. ทำให้มั่นใจได้ถึงการวางส่วนประกอบที่แม่นยำและมีประสิทธิภาพ มีระบบวิสัยทัศน์ที่มีความแม่นยำคู่ที่สแกนส่วนประกอบก่อนการวางเพื่อให้แน่ใจว่าส่วนประกอบเหล่านั้นอยู่ในแนวเดียวกับ PCB อย่างถูกต้อง
ในการใช้เครื่อง SM421 Pick and Place Machine ผู้ปฏิบัติงานจำเป็นต้องทำตามขั้นตอนเหล่านี้:
1. เตรียม PCB: ตรวจสอบให้แน่ใจว่า PCB สะอาดและเตรียมพร้อมสำหรับการวางส่วนประกอบอย่างเหมาะสม ซึ่งรวมถึงการตรวจสอบให้แน่ใจว่ามีการใช้กาวบัดกรีหรือกาวอย่างถูกต้อง
2. ตั้งค่าเครื่อง: โหลดส่วนประกอบที่จำเป็นลงในตัวป้อนของเครื่อง SM421 สามารถจัดการส่วนประกอบได้ถึง 120 ประเภทพร้อมกัน
3. ตั้งโปรแกรมเครื่อง: ป้อนคำแนะนำที่จำเป็นและข้อมูลการวางส่วนประกอบลงในอินเทอร์เฟซของเครื่อง ซึ่งรวมถึงการระบุตำแหน่ง การวางแนว และปริมาณของแต่ละส่วนประกอบที่จะวาง
4. ปรับเทียบระบบวิสัยทัศน์: ดำเนินการกระบวนการปรับเทียบเพื่อให้แน่ใจว่าระบบวิสัยทัศน์ของเครื่องสามารถระบุและจัดตำแหน่งส่วนประกอบได้อย่างถูกต้อง
5. เริ่มกระบวนการวาง: เริ่มต้นเครื่องเพื่อเริ่มกระบวนการวาง เครื่องจะหยิบส่วนประกอบจากตัวป้อนและวางลงในตำแหน่งที่กำหนดบน PCB
6. ตรวจสอบและตรวจสอบ: ตรวจสอบการทำงานของเครื่องอย่างต่อเนื่องเพื่อให้แน่ใจว่าส่วนประกอบถูกวางอย่างถูกต้องและด้วยความเร็วที่ต้องการ ตรวจสอบคุณภาพของส่วนประกอบที่วางเป็นระยะเพื่อให้แน่ใจว่าเป็นไปตามมาตรฐานที่กำหนด
7. การบำรุงรักษาและการแก้ไขปัญหา: ดำเนินการบำรุงรักษาเครื่องเป็นประจำเพื่อให้เครื่องอยู่ในสภาพที่ดีที่สุด แก้ไขปัญหาหรือข้อผิดพลาดทันทีเพื่อลดเวลาหยุดทำงานในการผลิต
โดยรวมแล้ว เครื่อง SM421 Pick and Place Machine เป็นโซลูชันที่เชื่อถือได้และมีประสิทธิภาพสำหรับผู้ผลิตอุปกรณ์อิเล็กทรอนิกส์ที่ต้องการทำให้กระบวนการประกอบ PCB เป็นไปโดยอัตโนมัติ มีความเร็วในการวาง ความแม่นยำ และความคล่องตัวสูง ทำให้เหมาะสำหรับส่วนประกอบอิเล็กทรอนิกส์หลากหลายขนาดและรูปร่าง
| ชื่อรุ่น | Samsung SM421 | |
| การจัดตำแหน่ง | Flying Vision + Stage Vision | |
| (หากติดตั้งสายพานลำเลียงขนาดใหญ่ สามารถติดตั้ง Stage Vision ได้เพียงตัวเดียว) | ||
| จำนวนแกนหมุน | 6 Spindles × 1 Gantry | |
| อัตราการวาง | Flying Vision | Chip 1608 21,000 CPH (IPC9850) |
| SOP 15,000 CPH (IPC9850) | ||
| QFP 5,500 CPH (IPC9850) | ||
| ความแม่นยำในการวาง | Chip/QFP | ความแม่นยำ : ±50@±3σ/Chip |
| ±30@±3σ/QF | ||
| (อิงตามชิปมาตรฐาน) | ||
| ส่วนประกอบ | Flying Vision | 0603 ~ 22mm IC |
| Standard Stage Vision (FOV35) | ~32mm IC (Lead Pitch 0.3mm) | |
| ~55mm (MFOV) | ||
| Optional Stage Vision (FOV45) | ~42mm IC (Lead Pitch 0.4mm) | |
| ~55mm (MFOV) | ||
| ความสูงสูงสุด | H = 12mm (Flying Camera Standard) | |
| H = 12mm (Stage Camera Standard) | ||
| ขนาดบอร์ด | ต่ำสุด | 50(L)*40(W) |
| Single Lane (สูงสุด) | 400mm(L)*400mm(W) | |
| 510mm(L)*460mm(W) (Option) | ||
| 610mm(L)*510mm(W) (Option) | ||
| Dual Lane (สูงสุด) | - | |
| ความหนา PCB | 0.38~4.2mm | |
| ความจุของตัวป้อน | 120ea/112ea (Docking Cart) | |
| ยูทิลิตี้ | พลังงาน | AC200 / 208 / 220 / 240 / 380 / 415V (50/60Hz, 3Phase) |
| สูงสุด 4.7kVA | ||
| การใช้ลม | 0.5 ~ 0.7MPa (5.1 ~ 7.1kgf/cm2) | |
| 260N/min | ||
| มวล (กก.) | ประมาณ 1,680 | |
| ขนาดภายนอก (มม.) | 1,650(L) x 1,690(D) x 1,535(H) | |
ขั้นสูง
เครื่องติดตั้งความเร็วสูงแบบยืดหยุ่น
ในฐานะที่เป็นเครื่องวางส่วนประกอบทั่วไปที่ระบบวิสัยทัศน์ได้รับการเสริมกำลังตามแพลตฟอร์มของ SM471 ชิปความเร็วสูง
และเครื่องยิงและมีความเร็วในการวางชิปสูงสุดในบรรดาเครื่องวางส่วนประกอบในระดับเดียวกัน SM481 ตระหนักถึง
ความเร็วในการวางชิป 39,000 CPH ซึ่งสูงที่สุดในบรรดาเครื่องวางส่วนประกอบในระดับเดียวกัน โดยใช้หัว
ที่มี Gantry หนึ่งตัวและแกนหมุนสิบตัว รวมถึงวิสัยทัศน์แบบบินใหม่ และโดยการเพิ่มการหยิบและการวางให้สูงสุด ใน
นอกจากนี้ ยังสามารถใช้ได้กับชิป 0402(01005 นิ้ว) และ IC ขนาด 42 มม. ได้อีกด้วย ได้ปรับปรุงประสิทธิภาพการผลิตจริงและ
คุณภาพการวางโดยใช้ตัวป้อนแบบขับเคลื่อนด้วยไฟฟ้าความเร็วสูงและความแม่นยำสูง นอกจากนี้ เนื่องจากได้รับการออกแบบมาให้เข้ากันได้กับตัวป้อนลมของ SM series จึงช่วยเพิ่มความสะดวกในการใช้งานของลูกค้าให้สูงสุด
