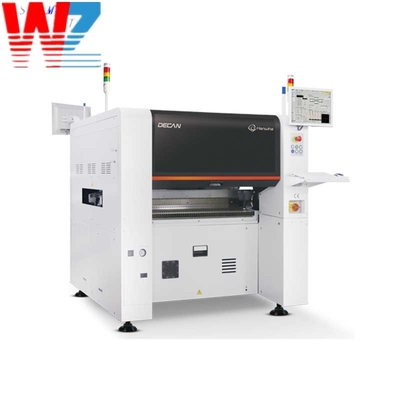

Hanwha Samsung SMT ชิปมอนเตอร์ DECAN S1 จัดและวางเครื่อง
DECAN S1 เครื่องเก็บและวาง
,Hanwha Samsung SMT เครื่องติดตั้งชิป
,Samsung SMT ชิปมอนเตอร์
ความเร็ว: 47,000 CPH (เหมาะสมที่สุด)
แกนหมุน/โครงสร้าง: 10 แกนหมุน/1 โครงสร้าง
ชิ้นส่วน: 03015~□55mm(H15),L75mm
ความแม่นยำ: ±28μm @ Cpk≥ 1.0/Chip
±30μm @ Cpk≥ 1.0/IC
PCB สูงสุด: L510xW510 (มาตรฐาน)
L1,500xW460 (สูงสุด)
ประสิทธิภาพสูงสุดในบรรดาเครื่องติดตั้งชิปในระดับเดียวกัน
วางไมโครชิปได้อย่างเสถียร
เพิ่มความสะดวกในการใช้งาน
เครื่อง Hanwha Pick and place DECAN S2, เครื่อง Samsung Pick and place DECAN S2, เครื่อง Hanwha chip mounter DECAN S2, เครื่อง Hanwha (Samsung chip mounter) chip mounter DECAN S2 มีความจุพื้นที่ดีกว่าอุปกรณ์ที่คล้ายกันของคู่แข่ง * ปรับให้เหมาะสมกับการวางส่วนประกอบขนาดเล็กด้วยความเร็วสูง; เครื่องวางชิปความเร็วสูง DECAN S2 ติดตั้ง 10 เพลาต่อหัวและเหมาะสำหรับเครื่องวางประสิทธิภาพสูงแบบคานคู่, แม่เหล็ก, ซึ่งสามารถทำความเร็วสูงสุดในผลิตภัณฑ์ระดับเดียวกันของโลกได้ 92,000CPH ยินดีต้อนรับสู่ "Hanwha decan s2, เครื่องวางความเร็วสูง Samsung ดั้งเดิม, เครื่อง Hanwha magnetic suspension pick and place"
SM482PLUS สามารถวางชิปด้วยความเร็วสูงที่ 40,000CPH และ QFP ที่ 1.1 วินาทีต่อชิ้น (แต่ละชิ้นที่ความเร็วที่เหมาะสมที่สุด) โดยใช้เทคโนโลยีการจดจำขณะบินที่ได้รับสิทธิบัตรจาก Techwin ซึ่งช่วยให้สามารถวางส่วนประกอบได้ด้วยความเร็วสูงสุดในบรรดาเครื่องวางส่วนประกอบความเร็วปานกลางทั้งหมด ด้วยโครงสร้างแบบหนึ่งโครงสร้างที่มีหัวเปียโนความเร็วสูงพร้อมหัวฉีด 10 หัว เครื่องสามารถทำงานได้โดยใช้กำลังคนขั้นต่ำโดยใช้ด้านหนึ่งของเครื่อง ด้วยความสามารถในการผลิตบอร์ดขนาดใหญ่ที่มีความยาวสูงสุดถึง 1,500 มม. เครื่องจึงมีความเหมาะสมกับ PCB ที่ใหญ่ที่สุดในบรรดาเครื่องวางส่วนประกอบ SM series
| รุ่น | DECAN S1 |
| การจัดตำแหน่ง | กล้อง Fly + กล้อง Fix |
| จำนวนแกนหมุน | 10 แกนหมุน x 1 โครงสร้าง |
| ความเร็วในการวาง | 47,000 CPH (เหมาะสมที่สุด) |
| ความแม่นยำในการวาง | ±28μm @ Cpk≥ 1.0 |
| กล้อง Fly | 03015 ~ □16mm กล้อง Fix |
| 42mm ~ □55mm (MFOV) L55mm ~ L75mm Connector (MFOV) | |
| ความสูงสูงสุด | 10mm (Fly), 15mm (Fix) |
| PCB ขนาดต่ำสุด (มม.) | 50(L) x 40(W) |
| PCB ขนาดสูงสุด (มม.) | 510(L) x 510(W)Option~ Max. 1,500(L) x 460(W) |
| ความหนา PCB (มม.) | 0.38 ~ 4.2 |
| ความจุของตัวป้อน (8 มม. มาตรฐาน) | 60ea / 56ea (ฐานป้อนแบบคงที่ / Docking Cart)120ea / 112ea (ฐานป้อนแบบคงที่ / Docking Cart) - ตัวเลือก |
| พลังงาน | 3Phase AC200 / 208 / 220 / 240 / 380 / 415VMax. 3.5kVA |
| การใช้ลม | 5.0~7.0kgf/cm250Nℓ/min (ปั๊มสุญญากาศ) |
| น้ำหนัก (กก.) | ประมาณ 1,600 |
| ขนาดภายนอก (มม.) | 1,430(L) x 1,740(D) x 1,485(H) |
| ชื่อรุ่น | SM471plus | SM481plus | SM482plus |
| แกนหมุน | 10 แกนหมุน *2 โครงสร้าง | 10 แกนหมุน *1 โครงสร้าง | 6 แกนหมุน *1 โครงสร้าง |
| ความเร็วในการวาง | 78,000CPH(เหมาะสมที่สุด) | 40,000CPH(เหมาะสมที่สุด) | 30,000CPH(เหมาะสมที่สุด) |
| ความแม่นยำในการวาง | ±50μm@μ±3σ | ±30μm@μ±3σ | ±30μm@μ±3σ |
| ชิ้นส่วนที่ใช้งานได้ | 0402 ~ 14mm(H 12mm) | 0402 ~ 42mm(H15mm) | 0402 ~ 55mm(H 15mm) |
|
PCB ที่ใช้งานได้ |
สูงสุด 510(L) x 460(W)(มาตรฐาน) | สูงสุด 460(L) x400(W)(มาตรฐาน) | สูงสุด 460(L) x400(W)(มาตรฐาน) |
| สูงสุด 610(L) x 460(W)(ตัวเลือก) | สูงสุด 1500(L) x 460(W)(ตัวเลือก) | สูงสุด 1200(L) x 510(W)(ตัวเลือก) | |
| ขนาด(มม.) | 1650*1690*1458 | 1650*1680*1530 | 1650*1680*1458 |
เราเป็นผู้ให้บริการสนับสนุน smt สำหรับชิ้นส่วนและอุปกรณ์เครื่องจักร smt เช่น เตาอบบัดกรีแบบรีโฟลว์, เครื่องบัดกรีแบบคลื่น, เครื่อง Pick and Place, เครื่องพิมพ์ SMT PCB, เครื่อง SMT AOI SPI, เตาอบรีโฟลว์ SMT, สายพาน PCB, เคาน์เตอร์ smd, เครื่องโหลดและขนถ่าย, หัวฉีด / ตัวป้อน, รถเข็นเก็บตัวป้อน, ชั้นวางรีล smt, จาระบี smt, เครื่องผสมวางประสาน, KIC thermal profiler, เทป smt, สายการผลิต SMT และอื่นๆ
ในปี 2009, Shenzhen wenzhan Technology Co., Ltd. ก่อตั้งขึ้นเพื่อสร้างแพลตฟอร์มการสื่อสารที่ทันเวลาและมีประสิทธิภาพมากขึ้น และตระหนักถึงหลักการบริการของบริษัทในการให้บริการลูกค้าชั้นนำ วิศวกรของบริษัทเป็นช่างเทคนิคมืออาชีพที่ได้รับการรับรองจากโรงงานดั้งเดิมมานานกว่า 10 ปี พวกเขาปฏิบัติตามค่านิยมของการให้ความสำคัญกับผลประโยชน์ของลูกค้าเป็นอันดับแรกเสมอ และให้บริการลูกค้าด้วยอุปกรณ์เสริม อุปกรณ์สิ้นเปลือง อุปกรณ์ติดตั้ง และบริการสนับสนุนด้านเทคนิคคุณภาพสูง
เพื่อลดต้นทุนของลูกค้าอย่างมีประสิทธิภาพ บริษัทได้จัดตั้งโรงงานผลิตเครื่องจักร และเปลี่ยนชิ้นส่วนตัวป้อนส่วนใหญ่เป็นชิ้นส่วนที่ผลิตเอง เพื่อให้มั่นใจว่ามีสินค้าคงคลังเพียงพอและลดต้นทุนของลูกค้าในเวลาเดียวกัน
