SMT Line Machine hanwha sm481 บวกเครื่องเลือกและวาง

SMT Line Machine hanwha sm481 บวกเครื่องเลือกและวาง

ขั้นต่ำ: 1PCS
ราคา: 47887$
การบรรจุแบบมาตรฐาน: 1.กรณีไม้ 2.ตามคำสั่งของคุณ
ระยะเวลาการจัดส่ง: 3-5 วัน
วิธีการจ่ายเงิน: T / T, Western Union, Paypal, บัตรเครดิต
ความสามารถในการจัดหา: 10 ชิ้น / ชิ้นต่อสัปดาห์
ข้อมูลรายละเอียด
สถานที่กำเนิด
เกาหลีใต้
ชื่อแบรนด์
SAMSUNG/ HANWHA
หมายเลขรุ่น
เอสเอ็ม481
ชื่อสินค้า:
เครื่องหยิบและวาง SAMSUNG SM481
เลขรุ่น:
เอสเอ็ม481
ยี่ห้อ:
ซัมซุง
การจัดตำแหน่ง:
การบิน Vision+Vision Stage
แพ็คเกจ:
กล่องไม้
ความเร็วในการวาง:
38,000Cph (Optimum)
ชิ้นส่วนที่เกี่ยวข้อง:
0402 (01005 นิ้ว) ~ □ 42 มม. (H15 มม.)
การจัดส่ง:
อัพ, ดีเอชแอ, เฟดเอ็กซ์, ตามคำสั่งซื้อของคุณ
คําอธิบายสินค้า

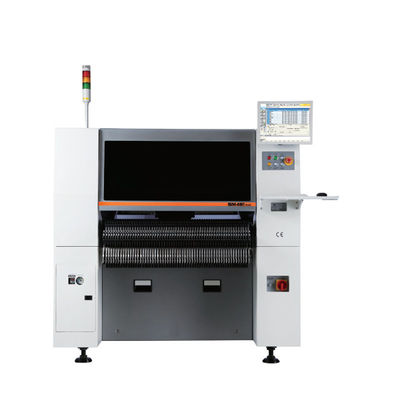

SMT Line Machine hanwha sm481 บวกเครื่องเลือกและวาง

เครื่อง Samsung SM481 เป็นเครื่องเร็วเทคโนโลยีการติดตั้งพื้นผิวความแม่นยําสูง (SMT) เครื่องเลือกและวางที่ออกแบบเพื่อการประกอบส่วนประกอบอิเล็กทรอนิกส์อย่างมีประสิทธิภาพและแม่นยําบนแผ่นวงจรพิมพ์ (PCB). มันให้บริการหลายลักษณะและฟังก์ชันที่เพิ่มผลผลิต ความแม่นยําและความยืดหยุ่นในกระบวนการประกอบ SMT



รายละเอียด SAMSUNG-HANWHA SMT เครื่องเก็บและวาง
รุ่น SM471 SM481 SM482Plus
การจัดอันดับ มุมมองที่บิน Flying Vision+วิชั่นเวที Flying Vision+วิชั่นเวที
หมุน 10 Spindles x 2 แกรนทรี 10 สปินด์ล์ แกรนท์ 6 สปินด์ล 1 แกรนทรี
ความเร็วในการวาง 75,000CPH ((อัตราที่ดีที่สุด) 38,000CPH ((อัตราที่ดีที่สุด) 27,000CPH ((อัตราที่ดีที่สุด)
ความแม่นยําในการวาง ±50μm@μ±3σ ±30μm@μ±3σ ±30μm@μ±3σ
ส่วนที่ใช้ได้ ชิป 0402 ~ 14mm ((H 12mm) IC, Connector ((Lead Pitch 0.4mm) BGA, CSP ((Ball Pitch 0.4mm) 0402 (01005 นิ้ว)
~□42mm (H15mm)
0603 (0201 นิ้ว) ~
□55 มิลลิเมตร (H15 มิลลิเมตร)
0402 (01005 นิ้ว) (เลือก)
~ L75 มิลลิเมตร Connector
ขนาดของบอร์ด ((mm) 50 ((L) x 40 ((W) ~ 510 ((L) x 460 ((W) 610 ((L) x 460 ((W) ((ตัวเลือก) 460 ((L) x 400 ((W) (มาตรฐาน) 460 ((L) x 400 ((W) (มาตรฐาน)
ขนาดสูงสุด 1,500 ((L) x 460 ((W) (เลือก) ขนาดสูงสุด 1,200 ((L) x 510 ((W) (เลือก)
ความจุของเครื่องอาหาร 120ea / 112ea ((Docking Cart) (เนื่องจาก 8 มม.) 120ea / 112ea (Docking Cart) 120ea / 112ea (Docking Cart)
การบริโภคลม 0.5 ~ 0.7MPa ((5 ~ 7kgf/cm2)
ขนาด ((L.D.H) 1,650 x 1,690 x 1,485 1650x1680x1530 1650x1680x1458
น้ําหนัก ((Kg) ประมาณ 1820 ประมาณ 1655 ประมาณ 1600
การทํางาน:
1การจัดตั้งความเร็วสูง: เครื่อง SM481 สามารถจัดตั้งส่วนประกอบความเร็วสูง ทําให้การประกอบ PCB ได้อย่างรวดเร็วและมีประสิทธิภาพ โดยเฉพาะสําหรับการผลิตจํานวนมากมันใช้หุ่นยนต์ที่ทันสมัยและระบบควบคุม เพื่อให้สามารถเลือกและวางการทํางานที่รวดเร็ว, เพิ่มผลิตให้มากที่สุดและลดเวลาการผลิตให้น้อยที่สุด
2การวางส่วนประกอบอย่างแม่นยํา: เครื่องมีระบบการมองเห็นที่แม่นยําที่ระบุและจัดสรรส่วนประกอบให้ถูกต้องก่อนการวางนี่ทําให้การตั้งทิศทางส่วนประกอบและตําแหน่งที่แม่นยําบน PCB, ลดความผิดพลาดในการวางและปรับปรุงคุณภาพของแผ่นที่ประกอบ
3การวางหัวหลายหัว: เครื่อง SM481 มักมีหัววางหลายหัว ทําให้สามารถวางส่วนประกอบหลายส่วนพร้อมกันการจัดตั้งหลายหัวนี้เพิ่มความเร็วและประสิทธิภาพการผลิตโดยเฉพาะสําหรับ PCB ที่ซับซ้อนที่มีความหนาแน่นขององค์ประกอบสูง
4. ความเข้ากันขององค์ประกอบ: เครื่องรองรับองค์ประกอบอิเล็กทรอนิกส์ที่หลากหลาย รวมถึงอุปกรณ์ติดตั้งบนพื้นผิว (SMDs) เช่น แข้งกัน, เครื่องประกอบ, วงจรบูรณาการ (ICs)และประเภทแพคเกจต่าง ๆสามารถจัดการองค์ประกอบที่มีขนาด, รูปทรงและทิศทางที่แตกต่างกันได้ เพื่อรองรับความต้องการในการประกอบที่หลากหลาย
5การควบคุมที่สามารถเขียนโปรแกรมได้: เครื่อง SM481 มีระบบควบคุมที่สามารถเขียนโปรแกรมได้ ซึ่งทําให้ผู้ประกอบการสามารถกําหนดและปรับปริมาตรการวาง เช่นตําแหน่งเลือกและวางแนวทางส่วนประกอบความยืดหยุ่นนี้ทําให้สามารถปรับแต่งเพื่อให้ตรงกับการวางแผน PCB และความต้องการส่วนประกอบเฉพาะเจาะจง, ปรับปรุงความแม่นยําการวางและผลิต.

การใช้งาน:
เครื่อง Samsung SM481 ใช้ในกระบวนการประกอบ SMT ซึ่งโดยทั่วไปมีขั้นตอนต่อไปนี้:

1การบรรจุส่วนประกอบ: ส่วนประกอบถูกบรรจุเข้าไปในเครื่องอาหารหรือตู้, ซึ่งต่อมาถูกเชื่อมต่อกับเครื่อง SM481.ระบบควบคุมของเครื่องระบุประเภทส่วนประกอบและเลือกฉีดที่เหมาะสมสําหรับการทํางาน.
2. การเลือกส่วนประกอบ: กระปุกที่เลือกจะรับส่วนประกอบจากเครื่องอาหารหรือตู้โดยใช้ระยะว่างหรือกลไกอื่น ๆ ระบบการมองเห็นรับประกันการจัดสรรและทิศทางส่วนประกอบอย่างแม่นยํา
3การจัดตั้งส่วนประกอบ: ดอยวางส่วนประกอบอย่างแม่นยําบนตําแหน่งที่กําหนดไว้บน PCBระบบควบคุมรับประกันการวางที่แม่นยําบนพื้นฐานการวางแผน PCB และรายละเอียดส่วนประกอบ.
4การซ้ํา: กระบวนการเลือกและวางส่วนประกอบซ้ําสําหรับส่วนประกอบแต่ละส่วนบน PCB โดยใช้การตั้งค่าหลายหัวเพื่อเพิ่มความเร็วและประสิทธิภาพ
6การตรวจสอบ: เมื่อส่วนประกอบทั้งหมดถูกวางไว้ PCB สามารถเข้ารับการตรวจสอบเพื่อตรวจสอบความแม่นยําและคุณภาพของการประกอบ

เครื่องจักร Samsung SM481 ใช้อย่างแพร่หลายในอุตสาหกรรมผลิตอิเล็กทรอนิกส์สําหรับการประกอบสินค้าอิเล็กทรอนิกส์ต่างๆ รวมถึงอุตสาหกรรมอิเล็กทรอนิกส์ผู้บริโภค อิเล็กทรอนิกส์รถยนต์อุปกรณ์โทรคมนาคมความเร็วสูง ความสามารถในการวางที่ระดับความละเอียดสูง รวมไปถึงความยืดหยุ่นและการวางโปรแกรมทําให้มันเป็นเครื่องมือที่มีค่าในการบรรลุกระบวนการประกอบ SMT ที่มีคุณภาพสูงและมีประสิทธิภาพ.



SMT Line Machine hanwha sm481 บวกเครื่องเลือกและวาง 0
SMT Line Machine hanwha sm481 บวกเครื่องเลือกและวาง 1
SMT Line Machine hanwha sm481 บวกเครื่องเลือกและวาง 2SMT Line Machine hanwha sm481 บวกเครื่องเลือกและวาง 3SMT Line Machine hanwha sm481 บวกเครื่องเลือกและวาง 4
