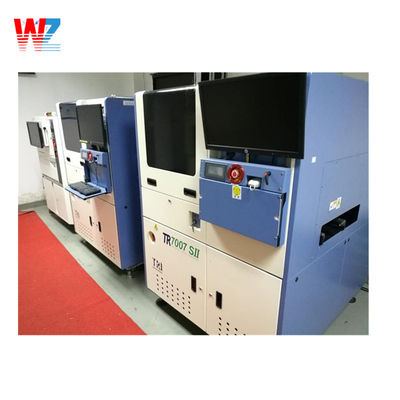

เครื่อง SMT TR 7700SII เครื่อง SMT AOI สําหรับ PCB

เครื่อง AOI SMT รุ่น TR 7700SII

โซลูชัน AOI ประสิทธิภาพสูงที่ยืดหยุ่น

ด้วยกล้องสี 4 MP ขนาดใหญ่และออกแบบมาเพื่อความเร็วในการตรวจสอบสูง ระบบตรวจสอบด้วยแสงอัตโนมัติ TR7700 SII นำเสนอเทคโนโลยี Dynamic Imaging ของ TRI’ สำหรับการตรวจสอบก่อน/หลังการรีโฟลว์ที่มีประสิทธิภาพในแพ็คเกจที่บางลง เร็วขึ้น และประหยัดมากขึ้น แพลตฟอร์มที่แข็งแกร่งและระบบไฟ RGB+W ขั้นสูงช่วยให้การตรวจสอบขั้วและส่วนประกอบสีดำดีขึ้นถึงชิป 01005 ทั้งในการประกอบ PCB แบบไร้สารตะกั่วและแบบเดิม

ออกแบบมาเพื่อความแม่นยำ

โครงสร้างออปติคอลแบบชิ้นเดียวที่มีความแข็งแกร่งสูงและการรองรับแบบสองด้านรวมกับการสอบเทียบให้การตรวจสอบที่เสถียรและแม่นยำสูง

ความแม่นยำของระบบ

Cmk>1.67 พร้อมเป้าหมายการสอบเทียบ TRI

GR&R<10 % พร้อมเป้าหมายการสอบเทียบ TRI, (± 50 µm) x, y การจัดตำแหน่ง/การเปลี่ยน )

การเขียนโปรแกรมที่มีประสิทธิภาพ

การเขียนโปรแกรมการตรวจสอบข้ามระบบช่วยลดเวลาที่พนักงานใช้ในการปรับเปลี่ยนโปรแกรม

ความเร็ว: การตรวจสอบที่รวดเร็วในทั้งสองความละเอียด

• 18 μm: 170 cm2/วินาที (26.3 in2/วินาที)
• 15 μm: 120 cm2/วินาที (18.6 in2/วินาที)
• 10 μm: 60 cm2/วินาที (9.3 in2/วินาที)
• 330 x 250 มม.: 8 วินาที (18 μm); 9.6 วินาที (15 μm); 18.8 วินาที (10 μm) (ไม่รวมเวลาในการโหลดและขนถ่ายบอร์ด)

การถ่ายภาพความละเอียดสูง

การได้มาซึ่งภาพความเร็วสูงในความละเอียดสูง

ไฟ RGB+White ส่งผลให้คุณภาพของภาพเหมาะสมที่สุดสำหรับเครื่องหมาย บัดกรี หรือส่วนประกอบสีดำ

อัลกอริธึม Color Space ใหม่

อัลกอริธึมแบบปรับได้ใหม่ของ TRI’ ใช้การประมวลผล Color Space เพื่อเพิ่มความแม่นยำในการตรวจสอบ ลดการเรียกผิดพลาด และปรับปรุงผลลัพธ์การตรวจสอบ ในขณะที่ลดเวลาที่จำเป็นสำหรับการปรับแต่งการตรวจสอบ และจำนวนภาพทางเลือกที่จำเป็น

การรวมสาย SMT

การจัดการสายการผลิตแบบรวมศูนย์ช่วยเพิ่มประสิทธิภาพการทำงานและเวลาตอบสนองของผู้ปฏิบัติงาน โซลูชันแบบบูรณาการของ TRI ประกอบด้วยส่วนประกอบสี่ส่วนต่อไปนี้

• ตัวแก้ไขออฟไลน์

  แอปพลิเคชันนี้ช่วยให้สามารถปรับและปรับแต่งอัลกอริธึมการตรวจสอบแบบรวมศูนย์ได้อย่างอิสระบนภาพที่สแกนไว้ก่อนหน้านี้ ในขณะที่ให้ข้อเสนอแนะทันที โปรแกรมที่เสร็จสมบูรณ์สามารถอัปโหลดไปยังเครื่องตรวจสอบแบบอินไลน์เพื่อปรับปรุงความเสถียรและความแม่นยำในการตรวจสอบ

• ศูนย์ควบคุม

  ส่วนประกอบหลักที่เป็นหัวใจสำคัญของโรงงานผลิต ศูนย์ควบคุมช่วยให้สามารถตรวจสอบและใช้งานเครื่องตรวจสอบหลายเครื่องทั่วสายการผลิตได้แบบเรียลไทม์



• YMS Lite

  ระบบการจัดการผลผลิตของ TRI เชื่อมโยงข้อมูลการตรวจสอบจากระบบ SPI, AOI และ AXI เพื่อติดตามรากเหง้าของข้อบกพร่องตลอดสายการประกอบ PCB สถาปัตยกรรมแบบแยกส่วนให้การจัดการการตรวจสอบแบบรวมศูนย์ การตรวจสอบข้อบกพร่องแบบเรียลไทม์พร้อมการวิเคราะห์ และการจัดการความรู้เกี่ยวกับข้อบกพร่องที่จำเป็นในการระบุปัญหาและใช้โซลูชันเพื่อเพิ่มผลผลิตสูงสุด



• การตรวจสอบความถูกต้องของคุณภาพ

  การรวบรวมภาพที่ดี/ล้มเหลวโดยอัตโนมัติจากการผลิตที่สมบูรณ์ช่วยให้สามารถทดสอบ ปรับแต่ง และตรวจสอบพารามิเตอร์โปรแกรมที่ปรับเปลี่ยนได้โดยไม่ต้องโหลดบอร์ดที่ทดสอบใหม่ ซึ่งช่วยให้นักวิศวกรประหยัดเวลาในการตรวจสอบเมื่อปรับแต่ง และเร่งการแนะนำผลิตภัณฑ์ใหม่ (NPI) อย่างมาก
