รายละเอียดสินค้า
เน้น:
YSM10 ยามาฮ่า จัดและวางเครื่อง
,เครื่องเก็บและวาง 46000 CPH
,0เครื่องติดตั้งชิป.45MPa
Name:
เครื่องหยิบและวาง Yamaha YSM10
Model:
YSM10
Condition:
ใหม่ใหม่/ใช้แล้ว
Quality:
คุณภาพชั้นยอด
Brand:
ยามาฮ่า
Specification:
ชิ้นส่วนเครื่องจักร SMT
Package:
กล่องกระดาษที่มีโฟมป้องกัน
Delivery:
อัพ, ดีเอชแอล, เฟดเอ็กซ์, ตามความจำเป็น
คําอธิบายสินค้า
รายละเอียดและลักษณะ

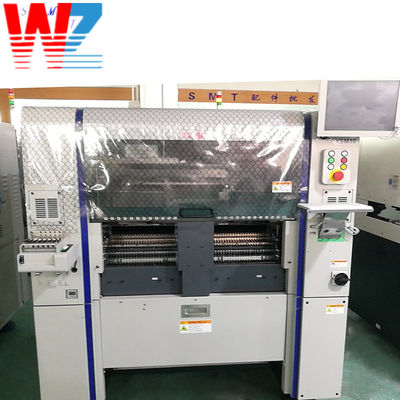

Yamaha YSM10 เครื่องหยิบและวางอัตโนมัติเต็มรูปแบบ
เครื่องหยิบและวาง YAMAHA YSM10 เป็นอุปกรณ์อัตโนมัติขั้นสูงที่ใช้ในอุตสาหกรรมการผลิตอุปกรณ์อิเล็กทรอนิกส์เพื่อการวางชิ้นส่วนอิเล็กทรอนิกส์บนแผงวงจรพิมพ์ (PCB) ที่รวดเร็วและแม่นยำ มีฟังก์ชันและคุณลักษณะต่างๆ มากมายที่ช่วยเพิ่มประสิทธิภาพ ความแม่นยำ และความสามารถในการผลิตในกระบวนการประกอบ
| ข้อมูลจำเพาะ | Smt ชิปเมานท์ |
|---|---|
| PCB ที่ใช้งานได้ | ยาว 510 x กว้าง 460 มม. - ยาว 50 x กว้าง 50 มม.* ตัวเลือก: ใช้งานได้สูงสุด L610 มม. |
| ความสามารถในการติดตั้ง | 46,000CPH (เงื่อนไขที่เหมาะสมที่สุดของบริษัท) |
| ส่วนประกอบที่ใช้งานได้ | 03015-W 55 x L 100 มม. (แบ่งการรับรู้สำหรับ W มากกว่า 45 มม.), H: 15 มม. หรือน้อยกว่า |
| ความแม่นยำในการติดตั้ง | ±0.035 มม. (±0.025 มม.) Cpk≧1.0 (3σ) |
| จำนวนประเภทส่วนประกอบ | จานตั้ง : สูงสุด 96 แบบ (8 มม.) ถาด : 15 แบบ (อุปกรณ์ sATS 15) |
| แหล่งจ่ายไฟ | ไฟฟ้ากระแสสลับ 3 เฟส 200/208/220/240/380/400/416 V ±10% 50/60 เฮิรตซ์ |
| แหล่งจ่ายอากาศ | 0.45MPa ขึ้นไป สภาพสะอาดและแห้ง |
| มิติภายนอก | ยาว 1,254 x กว้าง 1,440 x สูง 1,445 มม. (ไม่รวมส่วนที่ยื่นออกมา) |
| น้ำหนัก | 1,270กก |
ข้อมูลจำเพาะ:
| แบบอย่าง | วายเอสเอ็ม10 | YS12 | YS24 |
|---|---|---|---|
| PCB ที่ใช้งานได้ | ยาว 510 x กว้าง 460 มม. - ยาว 50 x กว้าง 50 มม | L510x~W460mm ถึง L50x~W50mm | ยาว 50 มม. x กว้าง 50 มม. ถึง L700 มม. x กว้าง 460 มม |
| ความสามารถในการติดตั้ง | 46,000ซีพีเอช | 36,000ซีพีเอช | 72,000ซีพีเอช |
| ความแม่นยำในการติดตั้ง | ±0.035 มม. (±0.025 มม.) Cpk≧1.0 (3σ) | +/-0.05มม./ชิป | +/-0.05 มม. (μ + 3σ), +/-0.03 มม. (3σ) |
| จำนวนประเภทส่วนประกอบ | 15 ประเภท (อุปกรณ์ sATS 15, Max, JEDEC) | 120 ประเภท (การแปลงม้วนเทปสูงสุด 8 มม.) | 120 ชนิด (การแปลงม้วนเทปกว้างสูงสุด/8 มม.) |
| ส่วนประกอบที่ใช้งานได้ | 03015-W 55 x ยาว 100 มม., สูง: 15 มม. หรือน้อยกว่า | 0402 (ฐานเมตริก) ถึงส่วนประกอบ □32*มม | สูงสุด 0402 ถึง 32x32 มม. (ความสูง 6.5 มม. หรือน้อยกว่า) |
| ขนาดภายนอก | ยาว 1,254 x กว้าง 1,440 x สูง 1,445มม | ยาว 1,254 x กว้าง 1,440 x สูง 1,445มม | ย1,254x ย1,687x ส1,445มม |
ฟังก์ชั่น:
- การวางตำแหน่งส่วนประกอบ: เครื่องหยิบและวาง YSM10 ได้รับการออกแบบมาเพื่อวางชิ้นส่วนอิเล็กทรอนิกส์ที่หลากหลายลงบน PCB ได้อย่างแม่นยำ ใช้แขนหุ่นยนต์ หัวดูดสุญญากาศ และระบบวิชันซิสเต็มในการหยิบส่วนประกอบจากตัวป้อนหรือถาด และจัดตำแหน่งชิ้นส่วนเหล่านั้นบนตำแหน่งที่กำหนดบน PCB ได้อย่างแม่นยำ คุณลักษณะนี้ช่วยให้มั่นใจได้ถึงการจัดตำแหน่งและการวางส่วนประกอบที่แม่นยำ ซึ่งช่วยลดความเสี่ยงที่จะเกิดข้อผิดพลาดในการประกอบ
- การวางตำแหน่งความเร็วสูง: เครื่องจักรมีความสามารถในการวางส่วนประกอบด้วยความเร็วสูง ช่วยเพิ่มปริมาณการผลิตและประสิทธิภาพสูงสุด สามารถบรรลุการดำเนินการหยิบและวางได้อย่างรวดเร็ว ช่วยให้สามารถประกอบ PCB ได้อย่างรวดเร็วและตอบสนองความต้องการในการผลิตปริมาณมาก
- ความเข้ากันได้ของส่วนประกอบ: เครื่องหยิบและวาง YSM10 รองรับส่วนประกอบอิเล็กทรอนิกส์ที่หลากหลาย รวมถึงอุปกรณ์ยึดพื้นผิว (SMD) เช่น ตัวต้านทาน ตัวเก็บประจุ วงจรรวม (IC) และบรรจุภัณฑ์ประเภทต่างๆ สามารถรองรับส่วนประกอบที่มีขนาด รูปร่าง และทิศทางที่แตกต่างกันได้ เพื่อรองรับความต้องการในการประกอบที่หลากหลาย
- การบูรณาการระบบวิชันซิสเต็ม: เครื่องจักรมักจะรวมระบบวิชั่นเพื่อการจัดตำแหน่งและการตรวจสอบส่วนประกอบ วิชันซิสเต็มใช้กล้องและอัลกอริธึมการประมวลผลภาพเพื่อจัดวางส่วนประกอบต่างๆ ด้วยแผ่นบัดกรีบน PCB อย่างแม่นยำ นอกจากนี้ยังช่วยให้ตรวจสอบความแม่นยำในการวางส่วนประกอบแบบเรียลไทม์ เพื่อให้มั่นใจในการควบคุมคุณภาพระหว่างกระบวนการประกอบ
- การวางตำแหน่งหลายหัว: เครื่องหยิบและวาง YSM10 อาจมีหัววางหลายตำแหน่ง ช่วยให้สามารถจัดวางส่วนประกอบหลายชิ้นพร้อมกัน ช่วยเพิ่มความเร็วและประสิทธิภาพในการผลิตให้ดียิ่งขึ้น การกำหนดค่าแบบหลายหัวทำให้สามารถประกอบ PCB ที่ซับซ้อนซึ่งมีส่วนประกอบหนาแน่นสูง
- การควบคุมแบบตั้งโปรแกรมได้: เครื่องมีระบบควบคุมแบบตั้งโปรแกรมได้ ช่วยให้ผู้ปฏิบัติงานกำหนดและปรับพารามิเตอร์การจัดวาง เช่น ตำแหน่งหยิบและวาง การวางแนวส่วนประกอบ และโปรไฟล์ความเร็ว ความยืดหยุ่นนี้ช่วยให้ปรับแต่งให้ตรงกับเค้าโครง PCB และข้อกำหนดส่วนประกอบเฉพาะ เพิ่มประสิทธิภาพความแม่นยำในการวางตำแหน่งและประสิทธิภาพการทำงาน
ช่วงการใช้งาน:
เครื่องหยิบและวาง YSM10 ใช้ในการใช้งานต่างๆ ภายในอุตสาหกรรมการผลิตอุปกรณ์อิเล็กทรอนิกส์ ได้แก่:
- การประกอบ PCB: ทำหน้าที่เป็นส่วนประกอบสำคัญในสายการประกอบ PCB อัตโนมัติ เครื่องจักรนี้อำนวยความสะดวกในการวางชิ้นส่วนอิเล็กทรอนิกส์บน PCB ได้อย่างแม่นยำ ช่วยให้มั่นใจถึงกระบวนการประกอบที่มีประสิทธิภาพและแม่นยำ
- การผลิตในปริมาณมาก: เครื่องหยิบและวาง YSM10 เหมาะอย่างยิ่งสำหรับการดำเนินการผลิตในปริมาณมาก ความสามารถในการจัดวางด้วยความเร็วสูงและการจัดการส่วนประกอบที่หลากหลายอย่างมีประสิทธิภาพ ทำให้เหมาะอย่างยิ่งสำหรับการตอบสนองความต้องการด้านการผลิตขนาดใหญ่
- การประกอบเทคโนโลยีการยึดพื้นผิว (SMT): เครื่องนี้มักใช้ในกระบวนการประกอบเทคโนโลยีการยึดพื้นผิว โดยจะจัดการส่วนประกอบ SMD ได้อย่างมีประสิทธิภาพและสนับสนุนการประกอบ PCB ที่ซับซ้อนด้วยส่วนประกอบที่มีประชากรหนาแน่น เช่น ที่พบในอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค ยานยนต์ โทรคมนาคม และอุปกรณ์อิเล็กทรอนิกส์อื่นๆ
- การผลิตหลายผลิตภัณฑ์: เครื่องหยิบและวาง YSM10 เหมาะสำหรับสถานการณ์การผลิตหลายผลิตภัณฑ์ ช่วยให้สามารถเปลี่ยนแปลงได้อย่างรวดเร็วระหว่างการออกแบบ PCB ที่แตกต่างกันหรือผลิตภัณฑ์ที่หลากหลาย ช่วยให้สามารถผลิตชิ้นส่วนอิเล็กทรอนิกส์ที่หลากหลายได้อย่างมีประสิทธิภาพ
- การใช้งานที่มีความแม่นยำสูง: เครื่องจักรนี้ใช้ในการใช้งานที่ต้องการความแม่นยำในการวางตำแหน่งสูง เช่น อุปกรณ์ทางการแพทย์ อุปกรณ์อิเล็กทรอนิกส์ด้านการบินและอวกาศ หรืออุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคระดับไฮเอนด์ ช่วยให้มั่นใจได้ถึงการจัดตำแหน่งและการวางส่วนประกอบที่แม่นยำ ตรงตามมาตรฐานคุณภาพที่เข้มงวดของอุตสาหกรรมเหล่านี้
เครื่องหยิบและวาง YAMAHA YSM10 มีบทบาทสำคัญในการประกอบชิ้นส่วนอิเล็กทรอนิกส์บน PCB แบบอัตโนมัติ มีความสามารถในการวางตำแหน่งที่รวดเร็ว แม่นยำ และยืดหยุ่น ช่วยให้กระบวนการผลิตมีประสิทธิภาพและรับประกันคุณภาพการประกอบอิเล็กทรอนิกส์คุณภาพสูง
คุณสมบัติหลักของ Smt Chip Mounter
- ความเร็วของเครื่องจักรในการหยิบและวางของ YAMAHA เพิ่มขึ้น 25% ขึ้นไปในรุ่นทั่วไปและบรรลุความสามารถในการติดตั้งที่เร็วที่สุดในโลก ด้วยแนวคิดโซลูชัน 1 หัวในอุดมคติที่สามารถจัดการส่วนประกอบได้หลากหลายในขณะที่รักษาความเร็วสูงโดยไม่จำเป็นต้องเปลี่ยนหัว เราได้แนะนำเทคโนโลยีต่างๆ ที่เพาะเลี้ยงจากรุ่นบน Z:LEX YSM20 ด้วยการนำเทคโนโลยีล่าสุดมาใช้ เช่น หัว HM (High-Speed Multi) แบบสากลน้ำหนักเบาและกะทัดรัดแบบเดียวกับรุ่นบนและระบบเซอร์โวรุ่นใหม่ ทำให้สามารถเพิ่มขึ้น 25% หรือมากกว่านั้นได้เมื่อเทียบกับเครื่องจักรทั่วไป (YS12) ในคลาสเครื่องจักร 1 ลำแสง 1 หัว เพื่อให้ทราบถึงความสามารถในการติดตั้งที่เร็วที่สุดในโลกที่ 46000 CPH (ในสภาวะที่เหมาะสมที่สุดของบริษัท) ในขณะเดียวกัน ก็มีความหลากหลายพอที่จะจัดการตั้งแต่ 03015 ชิปขนาดเล็กพิเศษ (0.3 มม. x 0.15 มม.) ไปจนถึงส่วนประกอบขนาดใหญ่ 55 มม. x 100 มม. และสูง 15 มม. นอกจากนี้ YAMAHA Pick and Place Machine โดยการปรับปรุงประสิทธิภาพของกล้องสแกน เราได้ขยายขอบเขตความเข้ากันได้ของขนาดส่วนประกอบสำหรับการติดตั้งความเร็วสูงจาก 8 มม. เป็น 12 มม.
- ความสามารถในการปรับขนาดเพื่อปรับให้เข้ากับข้อกำหนดของสถานที่ผลิตได้อย่างยืดหยุ่น มีตัวเลือกมากมายให้เลือก รวมถึง sATS15 ซึ่งเป็นอุปกรณ์จ่ายส่วนประกอบถาดประเภทเปลี่ยนอัตโนมัติ, ANC, สถานีหัวฉีดอัตโนมัติที่สามารถเปลี่ยนหัวฉีดได้โดยอัตโนมัติ, กล้องหลายตัวที่จดจำส่วนประกอบที่มีความสูงเกิน 6.5 มม. หรือมีขนาดสี่เหลี่ยมจัตุรัสเกิน 12 มม. ด้วยความเร็วสูงและความแม่นยำสูง ตัวป้อนเทปได้รับการสนับสนุนโดยตัวป้อน SS ของตัวป้อนอัจฉริยะไฟฟ้าและตัวป้อน ZS ที่ใช้ในซีรีส์ YS
- ฟังก์ชันการทำงานที่ได้รับการปรับปรุงเพื่อรองรับการผลิตแบบโต๊ะ ข้อผิดพลาดในการรับและการรับรู้จะถูกระงับ พร้อมกับลดการสูญเสียในการหยุดเครื่องจักรเนื่องจากการผสานรวมฟังก์ชันทั่วไปของเครื่องจักรชั้นนำของ Z:TA-R YSM40R และ Z:LEX YSM20 เข้ากับ e-Vision สำหรับการสร้างและติดตามข้อมูลส่วนประกอบโดยอัตโนมัติ Smart Recognition สำหรับการสร้างข้อมูลส่วนประกอบจากรูปร่างที่ซับซ้อนได้อย่างง่ายดาย
